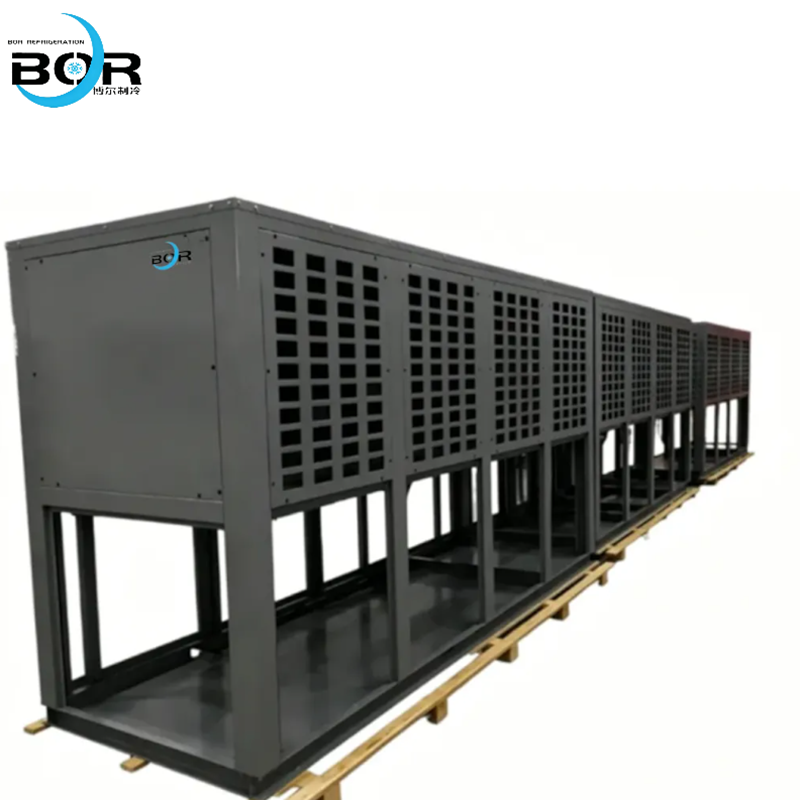

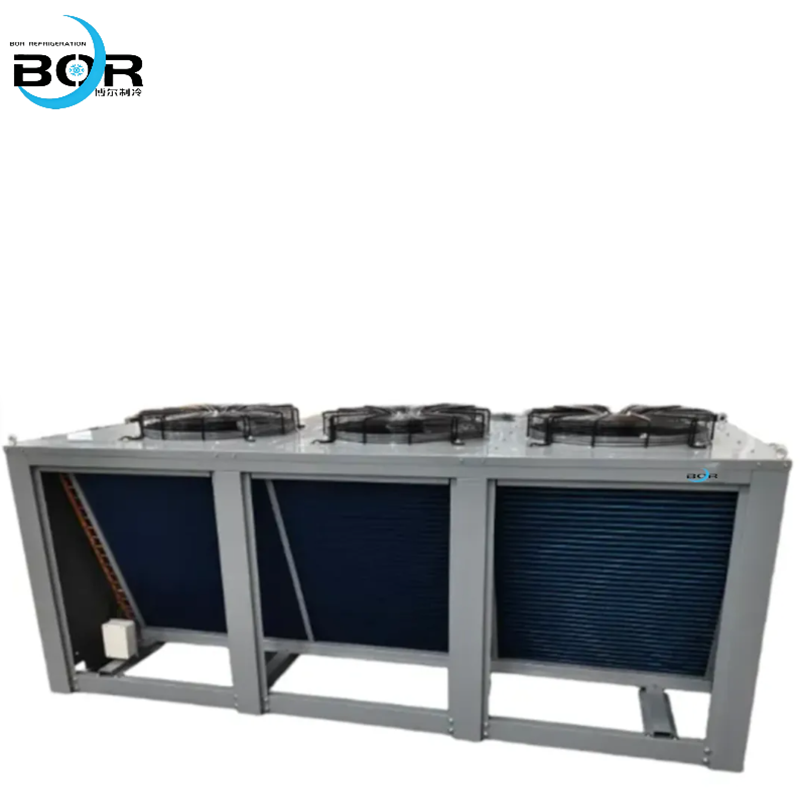

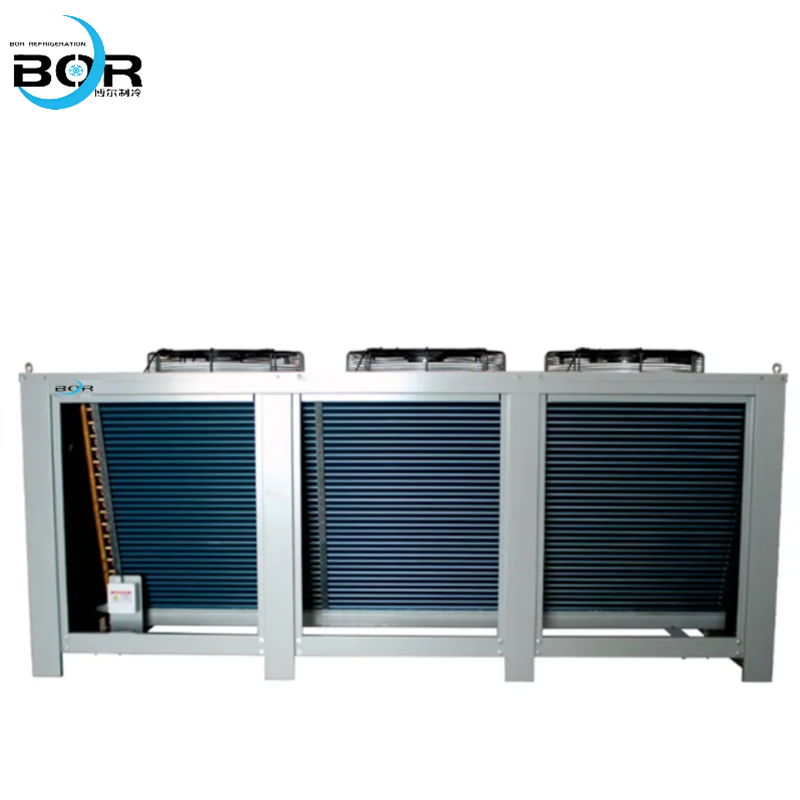

I. Наименование продукта: V-образный конденсатор

Ⅱ. Особенности продукта

1. Превосходная эффективность теплообмена

Оптимизированная конструкция воздушного потока

V-образная компоновка (обычно под углом 60°-90°) образует естественный воздушный канал, направляя воздушный поток для равномерного прохождения через поверхность оребренных труб. Это позволяет избежать мертвых зон воздушного потока и повышает равномерность теплообмена по сравнению с традиционными плоскими или H-образными компоновками.

Принцип противоточного теплообмена: хладагент движется в направлении, противоположном окружающему воздуху, максимально увеличивая разницу температур между хладагентом и воздухом. Это значительно повышает эффективность теплопередачи, особенно в условиях высоких температур.

Высокий коэффициент использования оребренных труб

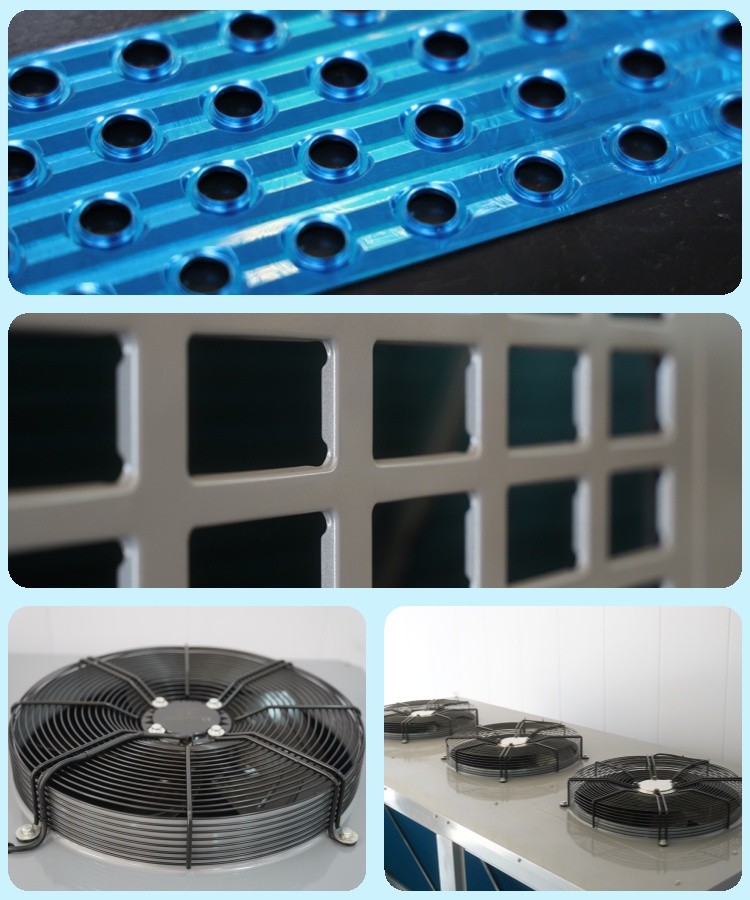

Используются оребренные трубы высокой плотности (например, медные трубы с наружным диаметром 7mm и гидрофильными алюминиевыми ребрами), что увеличивает площадь теплообмена на единицу объема. V-образная конструкция обеспечивает полный контакт обеих сторон ребер с воздушным потоком, предотвращая неиспользование теплообменных поверхностей.

Ребра спроектированы с рациональным шагом (1.8-2.5mm), что обеспечивает баланс между сопротивлением воздушному потоку и эффектом теплообмена. Это снижает потери давления со стороны воздуха и одновременно повышает общий коэффициент теплопередачи.

2. Компактная конструкция & экономия пространства

Оптимизация пространства

Наклонная V-образная компоновка эффективно уменьшает горизонтальную занимаемую площадь. По сравнению с H-образными конденсаторами такой же теплопроизводительности она экономит 20%-30% горизонтального монтажного пространства, что делает ее идеальной для компактных машинных помещений, установки на крышах и мобильного холодильного оборудования.

Вертикальная высота может гибко регулироваться в соответствии с монтажным пространством, адаптируясь к сценариям с ограниченной высотой, таким как подвальные машинные помещения или небольшие наружные площадки.

Легкая конструкция & простой монтаж

Интегрированная V-образная рамная конструкция с рациональным распределением веса. Общий вес на 15%-25% меньше, чем у традиционных горизонтальных конденсаторов, что снижает трудозатраты на монтаж и транспортные расходы.

Наклонная конструкция обеспечивает удобный подъем и крепление, а угол установки может регулироваться в соответствии с условиями на объекте для обеспечения оптимального воздушного потока.

3. Отличные проточные характеристики & совместимость с системой

Сниженная заправка хладагентом

V-образная компоновка обеспечивает равномерное распределение хладагента в каждом трубном пучке. В сочетании с медными трубами малого диаметра (например, наружный диаметр 7mm) внутренний объем системы уменьшается, требуя на 10%-20% меньше заправки хладагентом по сравнению с H-образными конденсаторами той же спецификации. Это снижает затраты на хладагент и воздействие на окружающую среду.

Оптимизированный перепад давления

V-образная конструкция снижает сопротивление воздушному потоку, а многоконтурная конструкция труб уравновешивает перепад давления хладагента. Благодаря профессиональной оптимизации методом гидродинамического моделирования перепад давления в системе контролируется в разумном диапазоне (≤0.08MPa), обеспечивая высокий COP и стабильную работу холодильной системы.

Подходит для различных хладагентов (R22, R404A, R507A, R134a, R32, R290, etc.), совместим с винтовыми, спиральными и поршневыми компрессорами, обладает высокой универсальностью.

4. Высокая коррозионная стойкость & длительный срок службы

Выбор высококачественных материалов

Используются медные трубы высокой чистоты (теплопроводность до 401 W/(m·K)) и коррозионностойкие гидрофильные алюминиевые ребра. Ребра обработаны антикоррозионным покрытием, которое эффективно противостоит окислению, соляному туману и химической коррозии, продлевая срок службы в суровых условиях (например, прибрежные районы, химические заводы).

Толщина стенки трубы оптимизирована (0.35-0.4mm), обеспечивая достаточную несущую способность по давлению (≤2.5MPa) при снижении теплового сопротивления, что позволяет достичь эффективной теплопередачи и долгосрочной надежности.

Простое обслуживание & удаление пыли

Открытая V-образная конструкция облегчает прохождение воздушного потока, уменьшая накопление пыли на поверхности ребер. При необходимости очистки наклонные ребра позволяют пыли легко осыпаться, снижая частоту обслуживания и трудозатраты.

Ключевые компоненты спроектированы с удобным доступом, что упрощает ежедневный осмотр и обслуживание, обеспечивая длительную стабильную работу конденсатора.

III. Технические параметры конденсатора FNV300
