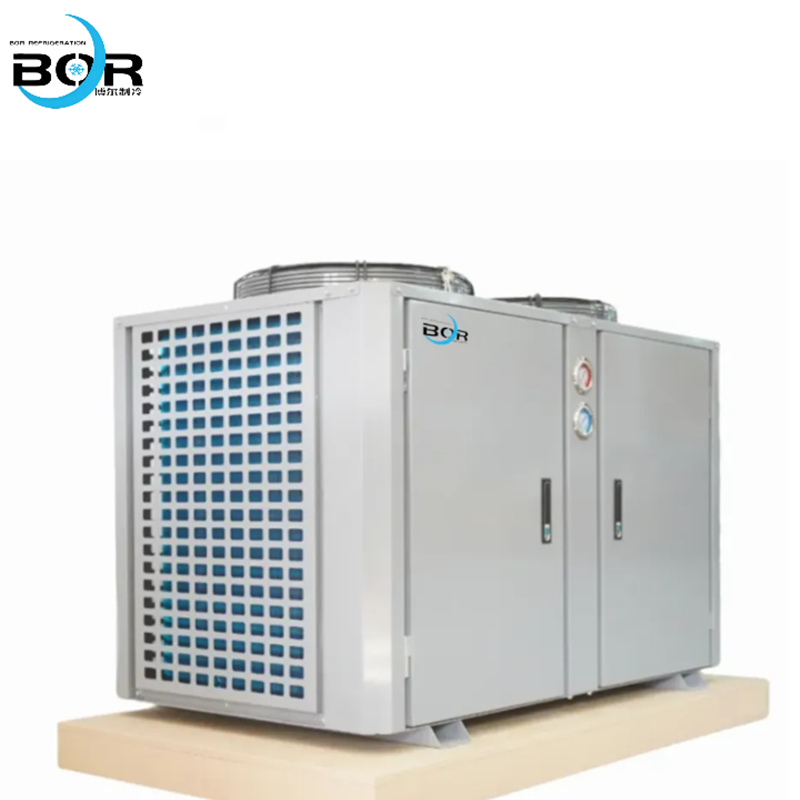

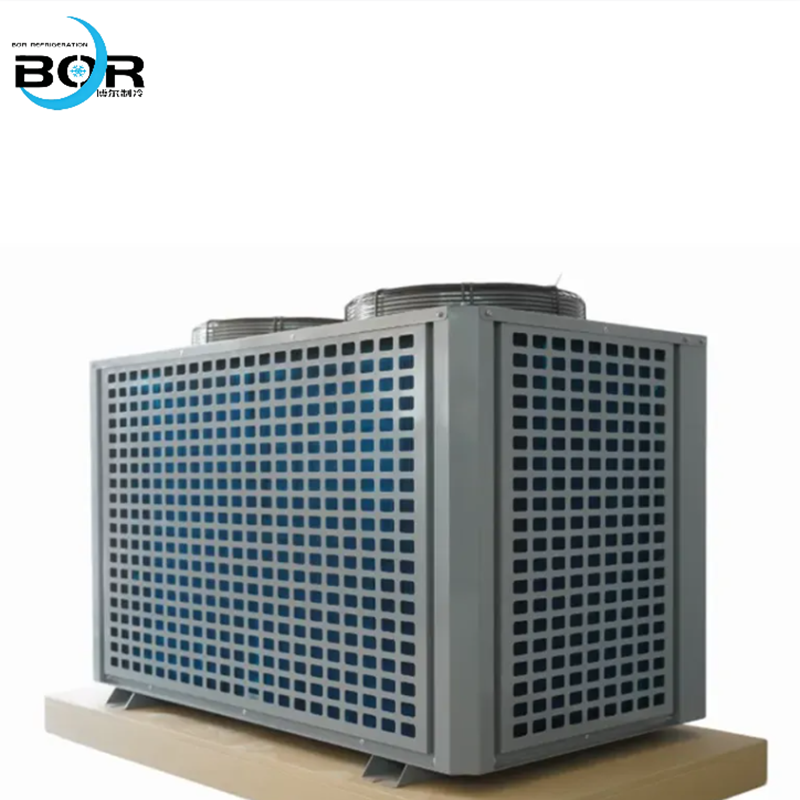

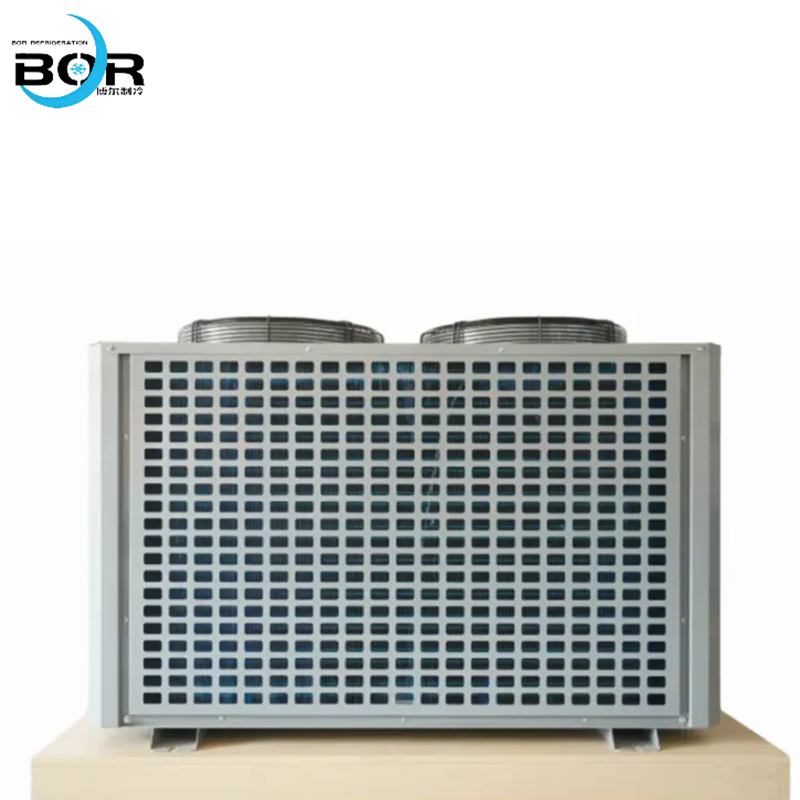

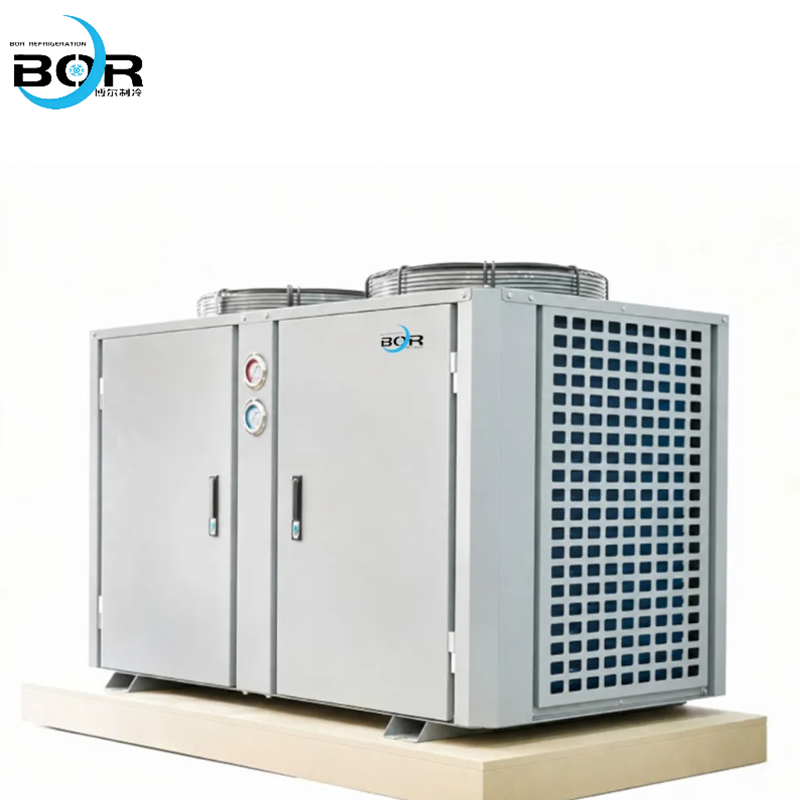

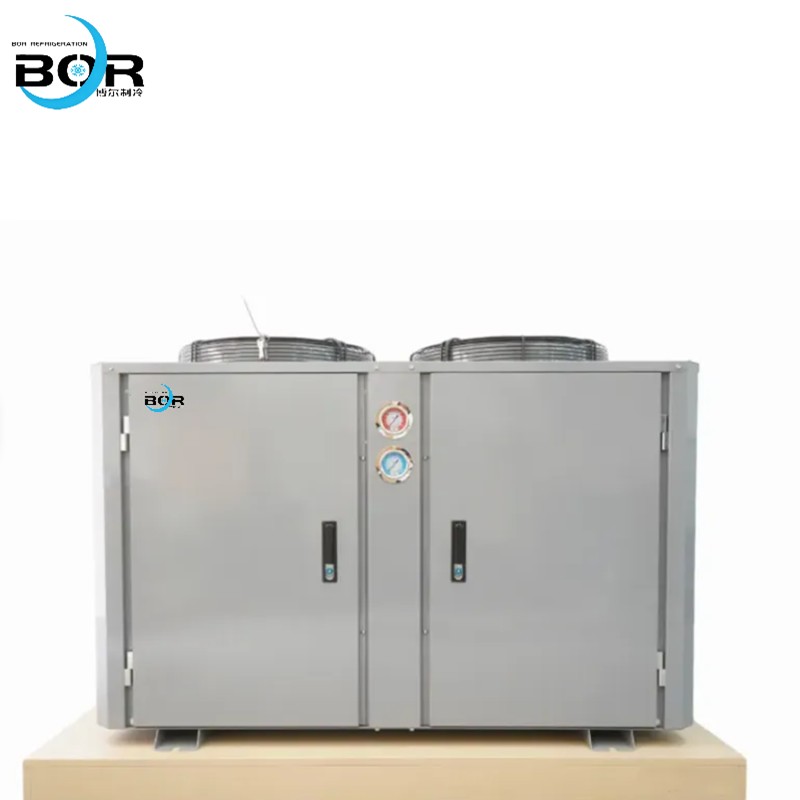

I. Product Name: Конденсатор U-типа с верхним выбросом воздуха

Ⅱ. Характеристики продукта

1.Эффективный теплообмен благодаря конструкции с верхним выбросом воздуха

Оптимизированный верхний выброс воздуха

U-образная компоновка трубного пучка в сочетании с конструкцией верхнего выброса воздуха позволяет отводить горячий воздух вертикально вверх. Это предотвращает рециркуляцию горячего воздуха (распространенную проблему моделей с боковым выбросом воздуха) и обеспечивает быстрый отвод тепла, особенно в ограниченных пространствах или условиях плотного монтажа.

Сверху установлены вентиляторы с высоким статическим давлением, которые эффективно преодолевают сопротивление воздушного потока, обеспечивают равномерное распределение воздуха по всему U-образному трубному пучку, устраняют мертвые зоны воздушного потока и повышают общую эффективность теплообмена на 10%-15% по сравнению с традиционными конденсаторами с боковым выбросом воздуха.

Усиленная структура теплопередачи

Применяются высокоплотные оребренные трубы (например, медные трубы высокой чистоты с наружным диаметром 7mm и гидрофильные алюминиевые ребра), что максимально увеличивает площадь теплообмена на единицу объема. U-образная компоновка удлиняет путь потока хладагента, обеспечивая достаточный теплообмен между хладагентом и окружающим воздухом.

Шаг ребер рассчитан научно (1.8-2.5mm), обеспечивая баланс между сопротивлением воздушного потока и эффектом теплопередачи. Конструкция верхнего выброса воздуха снижает потери давления со стороны воздуха, дополнительно повышая коэффициент конвективной теплопередачи между поверхностью ребер и воздухом.

2. Компактная компоновка & гибкий монтаж

Компактная U-образная конструкция

U-образная конструкция трубного пучка складывает трубный пучок в U-образную форму, уменьшая горизонтальную занимаемую площадь на 30%-40% по сравнению с прямотрубными или H-образными конденсаторами той же теплопроизводительности. Она особенно подходит для узких машинных помещений, установки на крыше и оборудования с ограниченным горизонтальным пространством.

Верхний выброс воздуха устраняет необходимость в пространстве для бокового воздуховода, позволяя устанавливать конденсатор вплотную к стенам или другому оборудованию и максимально эффективно использовать пространство.

Простой монтаж & подъем

Интегрированная конструкция верхнего вентилятора и U-образной рамы с равномерным распределением веса. Общая конструкция имеет малый вес (на 10%-20% легче традиционных горизонтальных конденсаторов с верхним выбросом воздуха), что снижает расходы на транспортировку и монтаж.

Конструкция верхнего выброса воздуха упрощает монтаж и подъем — точки подъема рационально расположены на верхней раме, а дополнительное пространство для боковой циркуляции воздуха не требуется, что позволяет адаптироваться к различным условиям монтажа на объекте.

3. Отличные характеристики потока & широкая совместимость

Сниженная заправка хладагента

U-образная компоновка оптимизирует путь потока хладагента, обеспечивая равномерное распределение хладагента в каждом трубном пучке. В сочетании с медными трубами малого диаметра (например, наружный диаметр 7mm) внутренний объем системы эффективно уменьшается, требуя на 15%-25% меньшей заправки хладагента по сравнению с прямотрубными конденсаторами с верхним выбросом воздуха тех же спецификаций, что снижает затраты на хладагент и воздействие на окружающую среду.

Стабильный перепад давления & универсальность

Благодаря профессиональному моделированию гидродинамики U-образный трубный пучок и многоконтурная конструкция оптимизированы для баланса сопротивления потока хладагента и эффективности теплообмена. Перепад давления в системе строго контролируется в пределах ≤0.09MPa, обеспечивая высокий COP и стабильную работу холодильной системы.

Совместим с различными хладагентами (R22, R404A, R507A, R134a, R32, R290, etc.) и подходит для винтовых, спиральных и поршневых компрессоров, удовлетворяя потребности различных холодильных систем и сценариев применения.

4. Высокая коррозионная стойкость & низкие требования к обслуживанию

Высококачественные антикоррозионные материалы

Применяются медные трубы высокой чистоты (теплопроводность до 401 W/(m·K)) и коррозионностойкие гидрофильные алюминиевые ребра. Ребра покрыты термостойким антикоррозионным слоем, который эффективно противостоит окислению, соляному туману и химической коррозии, адаптируясь к суровым условиям, таким как прибрежные районы и промышленные цеха.

Толщина стенки трубы оптимизирована (0.35-0.4mm), обеспечивая достаточную несущую способность по давлению (≤2.5MPa) при снижении термического сопротивления, что обеспечивает эффективную теплопередачу и длительную стабильную работу (расчетный срок службы до 15 лет).

Удобное обслуживание & удаление пыли

Конструкция верхнего выброса воздуха способствует удалению пыли — горячий воздух выбрасывается вверх, унося поверхностную пыль и уменьшая накопление пыли на поверхности ребер. U-образная открытая конструкция обеспечивает легкий доступ к трубному пучку и вентилятору для очистки и обслуживания.

Верхний вентилятор легко демонтировать и заменять, а ключевые компоненты спроектированы с быстрым доступом, что снижает частоту обслуживания и трудозатраты, обеспечивая длительную стабильную работу оборудования.

III.      Технические параметры конденсатора
