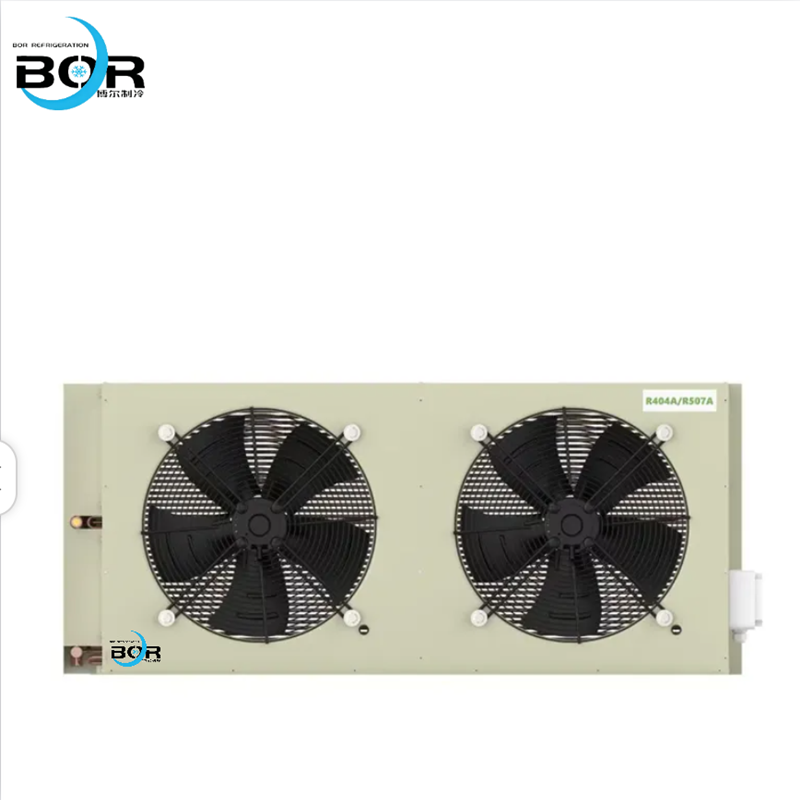

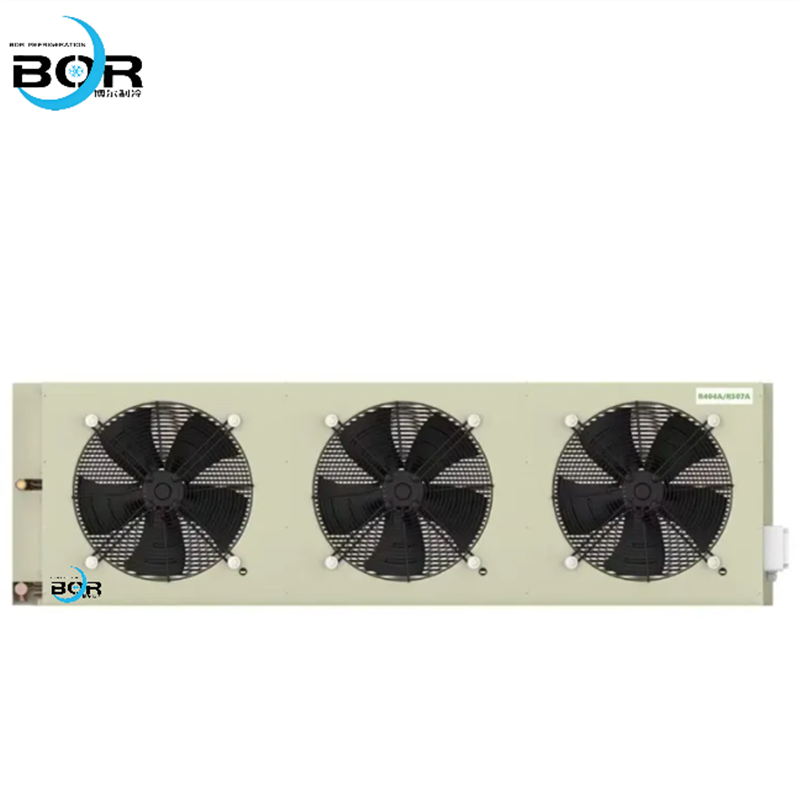

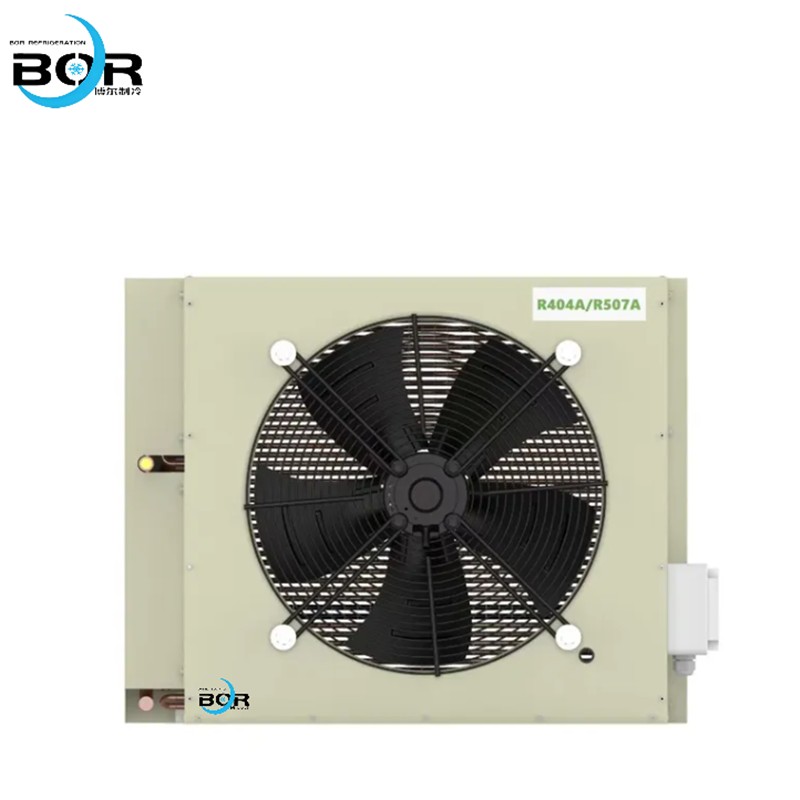

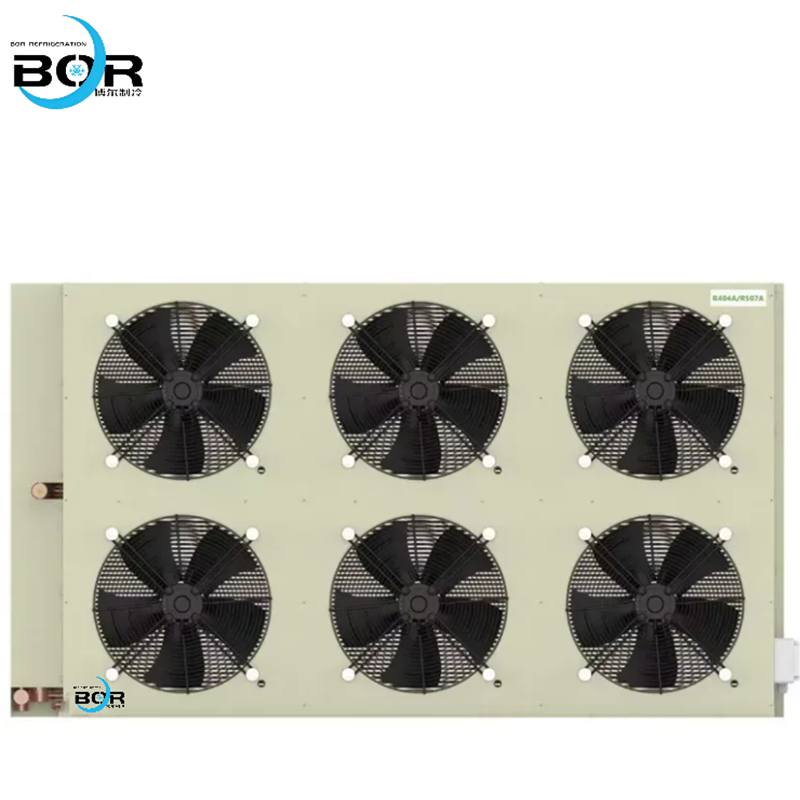

I. Название продукта: конденсатор H-Type

ⅡОсобенности продукта

1. Высокоэффективные теплообменные характеристики

· Большая площадь теплообмена на единицу объема

o 7mm (OD) медные трубки тоньше традиционных размеров (например, 9.52mm, 12mm), что позволяет обеспечить более высокую плотность трубок в том же объеме или уменьшить длину трубок при той же теплопроизводительности.

o Оптимизированное соотношение площади поверхности к объему: меньшие диаметры обеспечивают большую удельную площадь поверхности, увеличивая площадь теплообмена на единицу длины. Это повышает теплопроводность между хладагентом и окружающим воздухом, что особенно эффективно в конденсаторах воздушного охлаждения, где коэффициент теплоотдачи со стороны воздуха обычно низкий.

o Усиленный эффект турбулентности: меньший внутренний диаметр (прибл. 6-6.4mm) увеличивает скорость потока хладагента, способствуя турбулентности. Это снижает тепловое сопротивление пограничного слоя и улучшает внутренний коэффициент конвективной теплоотдачи.

· Тонкостенная конструкция и преимущества теплопроводности

o Медь обладает высокой теплопроводностью (прибл. 401 W/(m·K)). Диаметр 7mm позволяет использовать тонкостенные конфигурации (например, 0.35mm), дополнительно снижая тепловое сопротивление для более быстрой передачи тепла от внутреннего хладагента к внешней поверхности трубки.

2. Компактность и оптимизация пространства

· Миниатюризация системы

o Малые диаметры позволяют создавать более плотные компоновки трубок (например, многорядные или микроканальные структуры) в ограниченном пространстве. В автомобильных кондиционерах, наружных блоках бытовых систем и компактном холодильном оборудовании это экономит монтажное пространство и поддерживает облегченную конструкцию.

o Малый радиус изгиба (обычно 2-3x диаметра) облегчает сложные компоновки и позволяет размещение в пространствах неправильной формы (например, круглые или изогнутые блоки).

· Малый вес и эффективность использования материала

o Одна трубка 7mm весит примерно 50%-60% от трубки 9.52mm. Сокращение общего использования меди снижает затраты и вес — значительное преимущество для чувствительных к весу применений, таких как оборудование, устанавливаемое на транспортных средствах, или мобильное оборудование.

3. Характеристики потока и совместимость системы

· Сниженная заправка хладагентом

o Меньшие внутренние объемы (например, 28.3cm³/m для 7mm OD против 50.3cm³/m для 9.52mm OD) уменьшают требуемую заправку хладагента. Это снижает затраты и воздействие на окружающую среду (особенно для экологичных хладагентов, таких как R32, R290), одновременно облегчая быстрый запуск-останов системы и динамическую регулировку.

· Перепад давления и оптимизация контура

o Хотя меньшие диаметры могут увеличивать сопротивление потоку, перепад давления можно сбалансировать с помощью многоконтурных конструкций. Современные технологии моделирования позволяют точно оптимизировать длину трубок и схемы контуров для поддержания высокого COP при сохранении перепада давления в разумных пределах (например, ≤0.1MPa).

4. Коррозионная стойкость и надежность

· Медь изначально обладает высокой коррозионной стойкостью. Толщины стенки 0.35mm достаточно для стандартных условий (температура конденсации ≤60°C, давление ≤2.5MPa). Коррозионная стойкость и срок службы могут быть дополнительно увеличены за счет покрытий ребер, таких как гидрофильная алюминиевая фольга.

III. Технические параметры конденсатора H-401CD
