Проектирование холодильной камеры: полное руководство по размеру, температуре, изоляции и охлаждению

Грамотно спроектированная холодильная камера должна поддерживать требуемую температуру, обеспечивая при этом достаточную вместимость, эффективное охлаждение, надежную теплоизоляцию и удобный доступ к продукции. Проектирование должно основываться на характеристиках хранимой продукции, объеме хранения, рабочей температуре, доступном пространстве и предполагаемом режиме эксплуатации.

Проектирование холодильной камеры — это не просто выбор размера помещения и холодильного агрегата. Размер, температура, толщина панелей, теплоизоляция, холодопроизводительность, конфигурация оборудования и внутренняя планировка совместно определяют производительность системы.

В этом руководстве рассматриваются ключевые факторы, которые следует учитывать при проектировании холодильной камеры.

Руководство по проектированию холодильной камеры: размер, температура, изоляция и оборудование

Комплексный проект холодильной камеры обычно включает теплоизолированное ограждение, холодильную систему, двери, пол, электрические системы управления и внутреннюю схему хранения.

Перед выбором оборудования покупателям следует определить несколько основных требований:

• Продукция для хранения

• Требуемая температура хранения

• Вместимость хранения

• Габариты помещения

• Частота погрузки и разгрузки

• Температура окружающей среды

• Требования к теплоизоляции

• Холодопроизводительность

• Доступное пространство для монтажа

Эти факторы тесно взаимосвязаны. Например, больший объем хранения обычно требует более высокой холодопроизводительности, тогда как более низкая рабочая температура может потребовать более толстой изоляции и другого холодильного оборудования.

Поэтому успешное проектирование начинается с определения области применения и подбора соответствующей технической конфигурации.

Как рассчитать размер холодильной камеры и вместимость хранения

Размер холодильной камеры следует определять исходя из количества и типа продукции, которую необходимо хранить, а не просто использовать максимально доступное пространство.

Важные факторы включают:

• Объем продукции

• Размеры паллет

• Требования к стеллажам

• Высота штабелирования продукции

• Необходимые проходы

• Доступ для работников

• Зоны погрузки и разгрузки

• Будущее увеличение объема хранения

При расчете вместимости хранения также следует учитывать пространство, необходимое для циркуляции воздуха. Чрезмерное заполнение помещения может ограничить воздушный поток и затруднить поддержание холодильной системой стабильной температуры.

Правильно рассчитанный размер помещения позволяет сбалансировать вместимость хранения, стоимость строительства, требования к охлаждению и эффективность эксплуатации.

Как выбрать толщину панелей для холодильной камеры

Панели холодильной камеры обеспечивают теплоизоляцию между охлаждаемым внутренним пространством и окружающей средой.

Подходящая толщина панелей главным образом зависит от рабочей температуры, условий окружающей среды, размера помещения, изоляционного материала и требований к энергоэффективности.

Для охлаждаемых камер могут требоваться иные спецификации панелей, чем для морозильных камер, поскольку разница температур внутри и снаружи меньше.

Для низкотемпературных применений более толстая изоляция обычно важнее, поскольку через ограждающие конструкции может происходить более значительная теплопередача.

Стыки и соединения панелей имеют не меньшее значение. Даже высокоэффективная изоляция может потерять свои свойства при наличии зазоров или некачественной герметизации между панелями.

Как выбрать подходящую холодопроизводительность для холодильной камеры

Холодопроизводительность должна соответствовать фактической тепловой нагрузке холодильной камеры.

Холодильная нагрузка может возникать из нескольких источников:

• Тепло, поступающее через стены, потолок и пол

• Тепло от продукции, поступающей в камеру

• Открывание дверей и инфильтрация воздуха

• Персонал внутри камеры

• Освещение

• Вентиляторы и электрические компоненты

• Температура окружающей среды

Тепловая нагрузка от продукции может быть особенно важной при размещении в камере теплой продукции.

Поэтому выбор холодильного агрегата только по объему помещения может привести к неправильному подбору размера системы. Надлежащий расчет должен учитывать все условия эксплуатации и требуемое время охлаждения до заданной температуры.

Система недостаточной мощности может не достигать целевой температуры, тогда как система избыточной мощности может увеличить затраты на оборудование и эксплуатацию.

Руководство по температурам холодильных камер: охладительная камера, морозильная камера и камера глубокой заморозки

Температура является одним из важнейших факторов при проектировании холодильной камеры, поскольку разная продукция требует разных условий хранения.

Охладительная камера

Охладительные камеры обычно используются для продукции, которую необходимо хранить охлажденной без замораживания. Типичные области применения включают свежие продукты, молочную продукцию, напитки, фрукты и овощи.

Точная температура должна определяться в соответствии с требованиями к продукции.

Морозильная камера

Морозильные камеры работают при температуре ниже точки замерзания и обычно используются для замороженного мяса, морепродуктов, замороженных продуктов и другой замороженной продукции.

Более низкие рабочие температуры требуют соответствующей теплоизоляции, холодопроизводительности, герметизации дверей и контроля оттайки.

Камера глубокой заморозки

Для камер глубокой заморозки требуются еще более низкие температуры, поэтому к теплоизоляции и холодильному оборудованию предъявляются более высокие требования.

Целевая температура всегда должна определяться исходя из продукции и требований к хранению, а не выбираться только потому, что определенный температурный диапазон широко используется.

Теплоизоляция холодильной камеры: сравнение панелей PU и PIR

Теплоизоляция помогает минимизировать теплопередачу и снизить холодильную нагрузку камеры.

PU и PIR — два распространенных изоляционных материала, используемых в панелях холодильных камер.

Панели PU

Панели из полиуретана обеспечивают хорошую теплоизоляцию и широко применяются в коммерческих и промышленных холодильных складах.

Их можно использовать для охладительных камер, морозильных камер и многих других сред с регулируемой температурой.

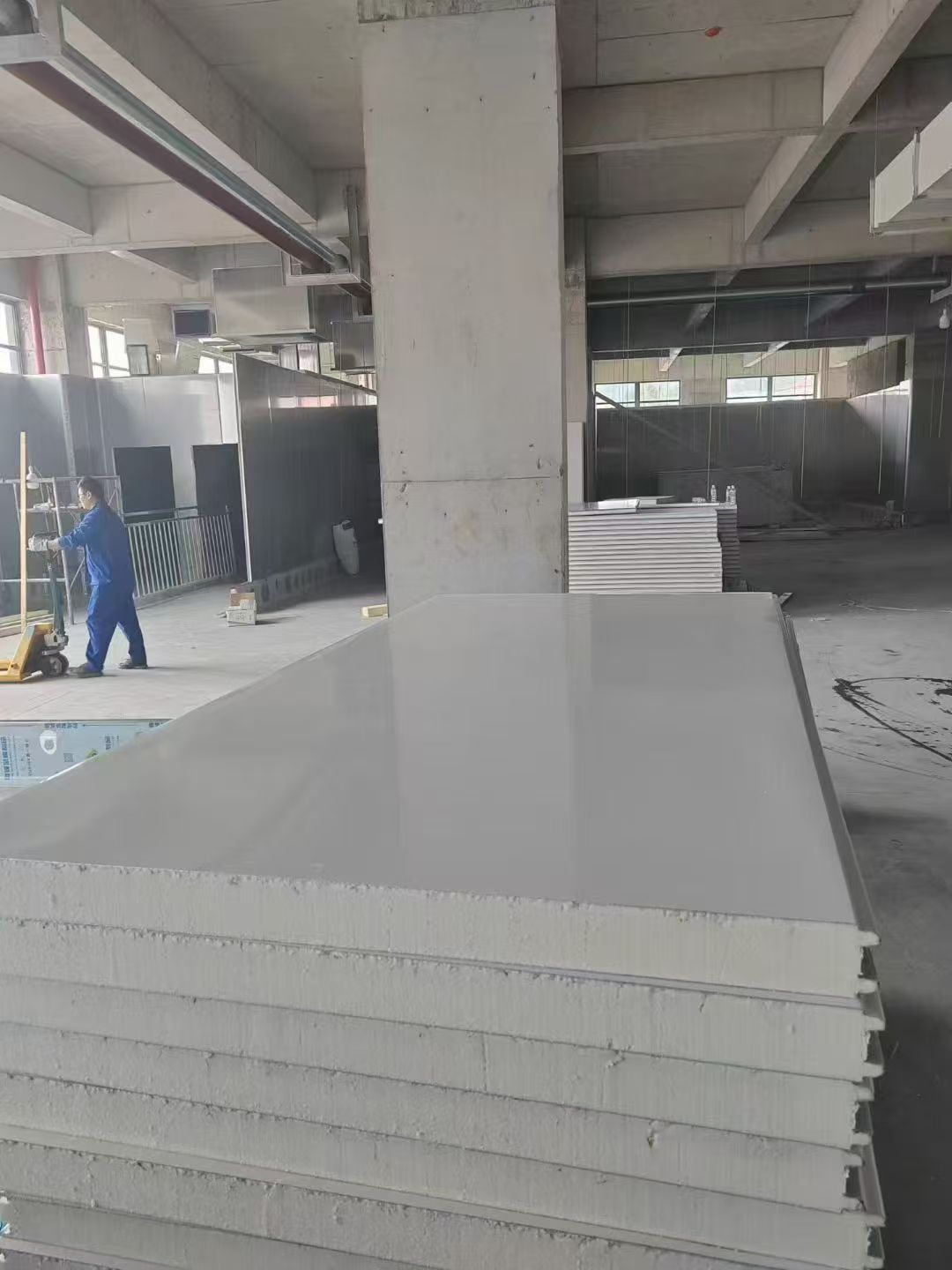

Панели PIR

Панели из полиизоцианурата могут обеспечивать высокие теплоизоляционные характеристики и могут выбираться для проектов, в которых большее значение придается тепловой эффективности или пожарным характеристикам.

PU и PIR

Правильный выбор зависит от конкретного проекта, а не от простого утверждения, что один материал универсально лучше другого.

Покупателям следует сравнить:

• Теплоизоляционные характеристики

• Требуемую рабочую температуру

• Требования к пожарным характеристикам

• Толщину панелей

• Стандарты проекта

• Условия монтажа

• Бюджет

Материал и толщину панелей следует рассматривать совместно для достижения требуемых теплоизоляционных характеристик.

Проектирование планировки холодильной камеры: как эффективно спланировать пространство хранения

Планировка холодильной камеры влияет как на вместимость хранения, так и на ежедневную эффективность эксплуатации.

Хорошая планировка должна обеспечивать достаточное пространство для хранения продукции, воздушного потока, работы персонала и погрузочных операций.

Размещение продукции

Продукцию следует размещать с учетом ее типа, скорости оборота, температурных требований и частоты обработки.

К продукции с частым доступом можно обеспечить размещение ближе ко входу, чтобы сократить ненужные перемещения и открывание дверей.

Пространство для воздушного потока

Для надлежащей циркуляции воздуха необходимо достаточное свободное пространство вокруг продукции.

Перекрытие испарителя или размещение продукции слишком близко к стенам может уменьшить воздушный поток и привести к неравномерности температуры.

Погрузка и разгрузка

Входная зона должна обеспечивать эффективное перемещение продукции без создания ненужных заторов.

Для более крупных объектов при планировке также может потребоваться учитывать погрузочные доки, зоны временного размещения, вилочные погрузчики, паллеты и отдельные температурные зоны.

Будущее расширение

При планировании промышленной или коммерческой холодильной камеры полезно учитывать будущее увеличение объема хранения. Гибкая планировка может облегчить последующее увеличение вместимости хранения или создание дополнительных зон с регулируемой температурой.

Как различные факторы проектирования взаимодействуют друг с другом

Факторы проектирования холодильной камеры не следует рассматривать независимо друг от друга.

Например, увеличение размера помещения может повысить как требования к строительству, так и к охлаждению. Снижение рабочей температуры может увеличить требования к теплоизоляции и охлаждению. Увеличение частоты открывания дверей может повысить проникновение тепла и повлиять на требуемую холодопроизводительность.

Основную взаимосвязь при проектировании можно представить следующим образом:

Требования к продукции → Температура → Вместимость хранения → Размер помещения → Теплоизоляция → Холодопроизводительность → Планировка → Оборудование

Следование этой последовательности помогает обеспечить подбор каждой части холодильной камеры в соответствии с фактической областью применения.

Распространенные ошибки при проектировании холодильной камеры

Некоторые ошибки проектирования могут снизить эффективность холодильной камеры.

Выбор размера помещения без расчета требований к хранению

Слишком большое помещение может увеличить инвестиции и энергопотребление, тогда как слишком маленькое помещение может ограничить вместимость хранения и воздушный поток.

Выбор холодильного оборудования только по объему помещения

Объем помещения важен, но он не отражает полную холодильную нагрузку. Также необходимо учитывать нагрузку от продукции, температуру окружающей среды, открывание дверей и другие источники тепла.

Использование недостаточной теплоизоляции

Недостаточная теплоизоляция увеличивает теплопередачу и заставляет холодильную систему работать с большей нагрузкой.

Игнорирование использования дверей

Частое открывание дверей может приводить к поступлению в камеру значительного количества теплого воздуха. Поэтому конфигурацию дверей и частоту их эксплуатации следует учитывать при проектировании.

Перегрузка зоны хранения

Слишком плотное размещение продукции может ограничить воздушный поток и вызвать разницу температур внутри камеры.

Проектирование холодильных камер для различных применений

Требования к проектированию холодильных камер различаются в зависимости от отрасли.

Хранение пищевой продукции может требовать разных температурных зон для мяса, морепродуктов, молочной продукции, фруктов и овощей.

Рестораны и гостиницы часто отдают приоритет компактной планировке, удобному доступу и надежной ежедневной эксплуатации.

Супермаркетам могут потребоваться несколько зон холодильного хранения и частый доступ к продукции.

Фармацевтические объекты могут требовать точного контроля температуры, мониторинга, сигнализации и дополнительных мер надежности.

Промышленные холодильные склады обычно требуют большей вместимости, более высокой холодильной производительности, оптимизированного воздушного потока и эффективной обработки продукции.

Поэтому проектирование всегда должно начинаться с фактической области применения, а не с использования стандартной конфигурации для каждого проекта.

Контрольный список для проектирования холодильной камеры

Перед окончательным утверждением проекта холодильной камеры покупателям следует подтвердить:

Заключение

Эффективное проектирование холодильной камеры требует согласованной работы различных компонентов системы. Размер помещения определяет вместимость хранения, температура влияет на требования к теплоизоляции и охлаждению, толщина панелей влияет на тепловые характеристики, а планировка влияет на воздушный поток и ежедневные операции.

Процесс проектирования должен начинаться с определения продукции и требований к хранению, после чего следует выбор температуры, расчет вместимости, выбор теплоизоляции, расчет холодильной нагрузки, конфигурация оборудования и планирование внутренней планировки.

Рассматривая эти факторы как единую интегрированную систему, предприятия могут создать холодильную камеру, обеспечивающую стабильный контроль температуры, эффективное хранение, надежную холодильную производительность и более высокую долгосрочную эффективность эксплуатации.
