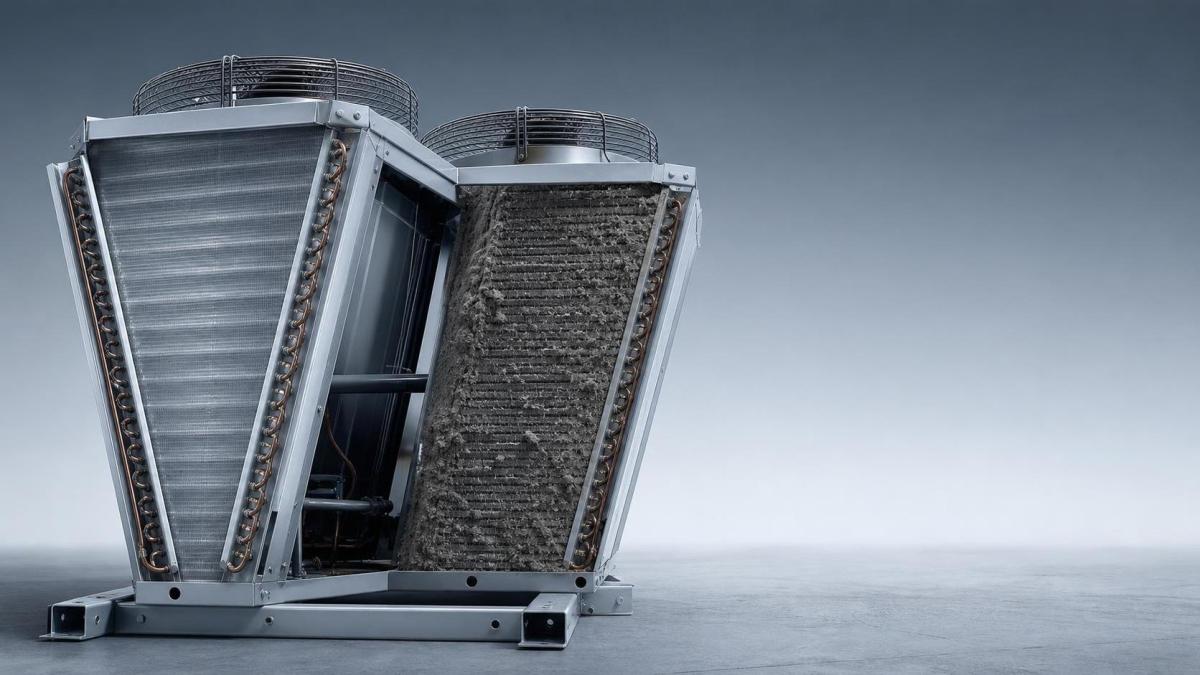

Распространённые признаки загрязнения змеевика V-образного конденсатора и их значение

Что обычно проявляется первым, когда змеевик V-образного конденсатора начинает загрязняться?

При выездном обслуживании первым признаком редко бывает внезапная серьезная неисправность. Обычно V-образный конденсатор сначала «сигнализирует» о проблеме изменением рабочих характеристик: давление конденсации становится выше нормы при тех же условиях окружающей среды, циклы включения и отключения вентиляторов становятся менее стабильными, температура нагнетания компрессора постепенно повышается, а время конденсации увеличивается. Если оператор объекта говорит: «Система все еще работает, но ей как будто тяжелее», это часто указывает прежде всего на загрязнение змеевика.

Из-за V-образного расположения змеевика ограничение воздушного потока не всегда одинаково влияет на обе стороны. Одна поверхность может быстрее другой покрываться пылью, жиром, волокнами, пухом тополя или упаковочными отходами. Это создает локальную проблему отвода тепла, которую легко не заметить, если только считывать показания манометров и не проводить визуальный осмотр.

Если давление конденсации повышается, означает ли это автоматически, что змеевик загрязнен?

Нет. Загрязненный змеевик является распространенной причиной, но не единственной. Для специалистов по послепродажному обслуживанию важно определить, соответствует ли повышение давления конденсации совокупности остальных признаков. При загрязнении V-образного конденсатора обычно наблюдается несколько признаков, а не одно аномальное показание.

• Более высокое давление конденсации, чем обычно показывает установка при аналогичной нагрузке и погодных условиях
• Заметная разница температур между более чистыми и более загрязненными участками змеевика
• Снижение или неравномерность воздушного потока через поверхности змеевика
• Более длительная работа электродвигателей вентиляторов без эффективного снижения давления
• Видимое засорение поверхности ребер, особенно со стороны входа воздуха

Если давление высокое, но змеевик чистый, в первую очередь проверьте направление вращения вентилятора, скорость вентилятора, рециркуляцию окружающего воздуха, наличие неконденсируемых газов, состояние заправки хладагентом и возможные механические повреждения ребер. Загрязнение необходимо подтвердить, а не предполагать.

О чем на самом деле говорит неравномерный воздушный поток через V-образный конденсатор?

Неравномерный воздушный поток обычно означает, что змеевик загрязняется неравномерно или что на одном участке воздушного канала возникло ограничение. Для V-образной конструкции это важнее, чем многие специалисты предполагают. Если через одну сторону воздух проходит свободно, а другая забита пылью или жирными волокнами, система все еще может работать, но отвод тепла становится неравномерным. Это может привести к ошибочным выводам при диагностике, особенно если проверяется только один блок вентиляторов или одна поверхность змеевика.

Быстрая проверка на объекте проста: сравните ощущаемое всасывание, интенсивность воздушного потока, видимое состояние ребер и распределение температуры поверхности на обеих поверхностях змеевика. Если одна сторона явно работает слабее, не ограничивайтесь фразой «очистить змеевик». Определите причину неравномерного накопления загрязнений. Частыми факторами являются расположенные рядом погрузочные ворота, движение погрузчиков, картонные отходы и недостаточная циркуляция воздуха вокруг установки.

Можно ли определить загрязнение змеевика только по внешнему виду ребер?

Иногда да, но не всегда надежно. Сухую пыль и скопление волокон легко заметить. Жировую пленку, липкие остатки и внедрившиеся мелкие частицы определить сложнее: змеевик может выглядеть лишь слегка загрязненным, хотя воздушный поток уже существенно нарушен. Поверхность змеевика, которая выглядит серой, свалявшейся или покрытой пятнами, обычно требует более тщательной проверки.

Важно не только то, что находится сверху пакета ребер, но и то, что проникло внутрь него. Если свет плохо проходит через область ребер или загрязнения сконцентрированы в углах и нижних секциях, теплообмен уже ухудшен. На наружных установках одна сторона также может собирать больше переносимой по воздуху грязи в зависимости от направления ветра и планировки объекта.

Когда загрязнение змеевика становится реальной угрозой для компрессоров и надежности системы?

Проблема становится серьезной, когда загрязненный змеевик перестает быть лишь причиной снижения эффективности и начинает выводить рабочие параметры системы за пределы допустимого диапазона. Постоянно высокое давление конденсации увеличивает нагрузку на компрессор. Температура нагнетания может повышаться, состояние масла — ухудшаться, защитные отключения — происходить чаще, а производительность одновременно снижается.

Для сервисных команд практическим предупреждающим признаком является повторяемость ситуации. Если после сброса установка вскоре снова переходит в режим работы с высоким давлением или если летом производительность снижается быстрее ожидаемого, хотя заправка хладагентом кажется стабильной, загрязнение змеевика следует рассматривать как одну из основных причин. Если слишком долго откладывать обслуживание, обычная очистка часто превращается в более сложный сервисный вызов.

Какова правильная последовательность проверки перед принятием решения об очистке змеевика?

Хорошая проверка занимает немного времени, но должна проводиться системно. Цель — подтвердить, что причиной является загрязнение, оценить его степень и не пропустить другую неисправность.

1. Зафиксируйте рабочее давление и условия окружающей среды.
2. Проверьте работу и направление вращения вентиляторов, а также очевидные различия в скорости.
3. Осмотрите обе поверхности змеевика, а не только ту, к которой проще получить доступ.
4. Осмотрите пакет ребер на наличие въевшейся грязи, масляной пленки или деформированных участков.
5. Проверьте рециркуляцию воздуха или перекрытие свободного пространства вокруг установки.
6. Сопоставьте состояние змеевика с условиями на объекте: пылью, жиром, упаковочными волокнами, движением транспорта или частотой открытия дверей.

Последний пункт часто игнорируют. На объектах холодильного хранения и в логистических складах частое движение через дверные проемы изменяет количество воздуха и загрязнений вокруг конденсаторов. В некоторых планировках улучшение организации движения и сокращение утечек помогает снизить скорость загрязнения змеевика. В этом случае такие компоненты, как двустворчатая ударопрочная дверь, могут поддерживать общие условия в холодильной камере, обеспечивая двусторонний проход, быстрое возвращение в исходное положение после удара и утепленное закрытие без уменьшения ширины прохода.

Какие ошибки при очистке создают больше проблем, чем сама грязь?

Главная ошибка — использование слишком высокого давления, из-за которого ребра загибаются. После деформации пакета ребер снижение воздушного потока может сохраняться даже после того, как змеевик выглядит чистым. Еще одна распространенная ошибка — очистка только поверхностного слоя снаружи при сохранении уплотнившегося материала глубже внутри змеевика.

При обслуживании на объекте стоит соблюдать несколько правил:

• Используйте метод очистки, соответствующий типу загрязнения, особенно при наличии жировых отложений.
• Защищайте электродвигатели и электрические компоненты от ненужного воздействия воды.
• Очищайте в направлении, которое помогает выталкивать загрязнения из пакета ребер, а не загонять их глубже.
• После очистки повторно проверьте воздушный поток и рабочее давление, не считая работу завершенной автоматически.

Как отличить обычное загрязнение от слишком длительного интервала технического обслуживания?

Обычная грязь обычно не сильно меняет работу системы между плановыми проверками. О слишком длительном интервале свидетельствует загрязнение, которое явно перешло от косметической проблемы к функциональной. Лучше всего оценивать это, сопоставляя внешний вид с рабочими параметрами:

Если один и тот же V-образный конденсатор быстро загрязняется после каждой очистки, перестаньте рассматривать проблему только как необходимость очистки. Проанализируйте расположение установки, загрязнения, переносимые по воздуху, схему движения транспорта и то, не усиливают ли расположенные рядом точки доступа в холодильную камеру перемещение теплого воздуха и загрязнений сильнее ожидаемого.

Что следует записать в сервисном отчете после обращения, связанного с загрязнением?

Полезный отчет должен позволить следующему специалисту понять как состояние, так и причину проблемы. Зафиксируйте наблюдаемые симптомы, какая поверхность змеевика пострадала сильнее, тип загрязнения, состояние вентиляторов, наличие повреждений ребер, использованный метод очистки и изменение рабочих параметров после нее. Если на объекте есть постоянные источники загрязнения, четко укажите их.

Такая степень детализации важна. Она помогает отличить ситуацию «змеевик снова загрязнился» от ситуации «установка смонтирована в зоне с высокой загрязненностью и требует другого графика обслуживания».

Какое практическое правило является самым важным для сервисных команд?

Не оценивайте V-образный конденсатор только по давлению или только по внешнему виду. Учитывайте рабочие симптомы, осматривайте обе поверхности змеевика и сопоставляйте результаты с условиями на объекте. Когда одновременно проявляются повышенное давление конденсации, неравномерный воздушный поток и видимое засорение, змеевик уже не просто загрязнен. Он уже влияет на надежность системы, и именно в этот момент необходимо принять меры, пока компрессор не начал расплачиваться за промедление.
