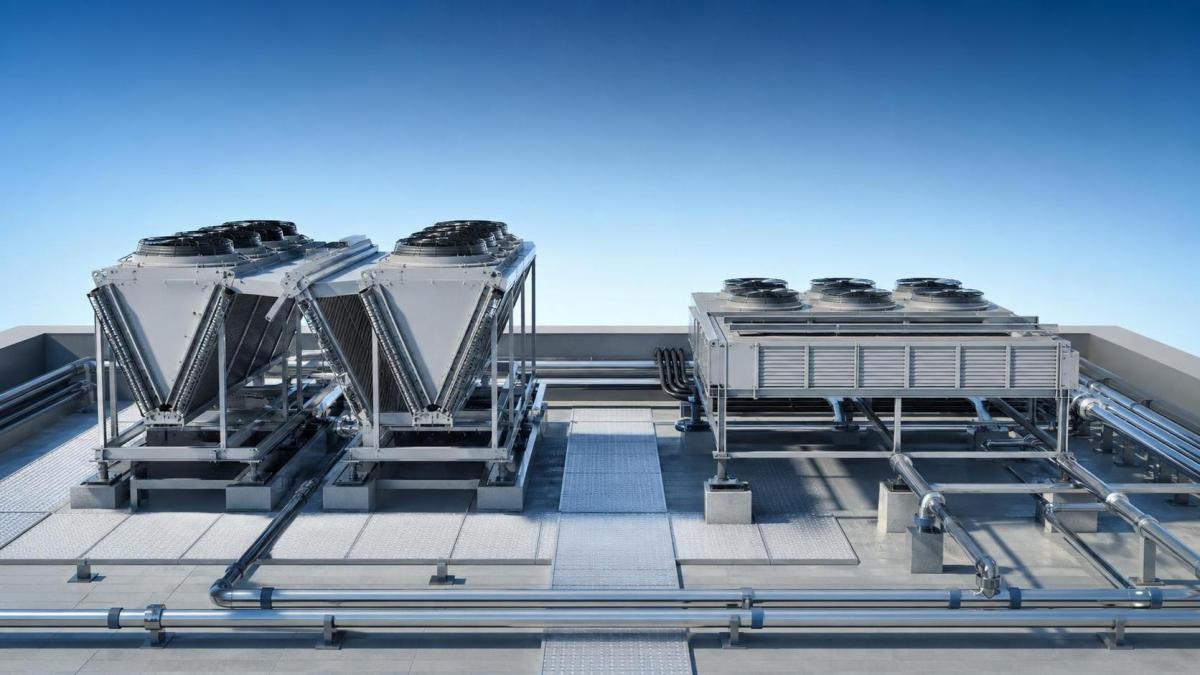

V-образный конденсатор или плоский конденсатор: какой вариант подходит для ограниченного пространства на крыше?

Начинайте с реального ограничения, а не с чертежа крыши

Когда пространство на крыше ограничено, V-образный конденсатор обычно быстро попадает в список кандидатов, поскольку на бумаге его габариты выглядят компактнее. Зачастую это правильный подход, но именно здесь многие проекты сталкиваются с проблемами. Конденсатор — это не просто прямоугольник на плане. Для него необходимы свободный забор воздуха, беспрепятственный выпуск воздуха, доступ для обслуживания, конструктивная опора и достаточное пространство для стабильной работы летом. Если сравнивать только размеры в плане, можно выбрать установку, которая помещается на крыше, но ухудшает работу всей системы.

Для руководителей проектов и ведущих инженеров практический вопрос звучит так:вам не хватает площади, высоты, пространства для технического обслуживания или всего сразу? V-образный и плоский конденсаторы решают разные задачи, даже если оба технически могут быть установлены.

Что проверить перед сравнением вариантов V-образного и плоского конденсаторов

• Доступную площадь крыши после вычета проходов, парапетов, кабельных лотков и трассировки трубопроводов.
• Ограничения по высоте, обусловленные экранами, близлежащими конструкциями или требованиями планировки.
• Требуемую холодопроизводительность при фактической расчётной температуре окружающей среды, а не при номинальных параметрах из каталога.
• Доступ для обслуживания электродвигателей вентиляторов, очистки теплообменников, проверки электрооборудования и безопасного подъёма.
• Путь воздушного потока, особенно возможность рециркуляции горячего выпускного воздуха.
• Распределение нагрузки на крышу и возможные конструктивные проблемы из-за сосредоточенных нагрузок.
• Ограничения по уровню шума на границе участка или рядом с расположенными ниже занятыми помещениями.

Такая первичная проверка обычно позволяет быстрее сузить выбор, чем продолжительное совещание по спецификациям.

В каких случаях V-образный конденсатор обычно выигрывает

V-образный конденсатор обычно является лучшим выбором, когда проект ограничен площадью, но располагает достаточным вертикальным пространством. Благодаря V-образному расположению теплообменных поверхностей можно получить сравнительно большую площадь теплообмена, не занимая слишком большую ширину крыши. Это особенно важно при модернизации холодильных складов, на многофункциональных зданиях и объектах, где крыша уже занята воздуховодами, вентиляционными выходами или солнечным оборудованием.

Он также помогает в случаях, когда необходимо сохранить компактность трассировки трубопроводов. Более плотное размещение оборудования может упростить прокладку коммуникаций и уменьшить ощущение, что крыша превратилась в техническую площадку. Для крупных холодильных систем это может дать существенное преимущество при координации проекта.

Распространённая ошибка — считать, что меньшая занимаемая площадь означает более простой монтаж. На практике с V-образной установкой может быть сложнее работать, если подъём краном неудобен, сторона обслуживания ограничена или экран на крыше перекрывает выпуск воздуха. Если доступная высота минимальна, выигрыш в площади может исчезнуть после учёта необходимых зазоров.

Когда лучше выбрать плоский конденсатор

Плоские конденсаторы имеют больше смысла, когда основным ограничением является высота, важен внешний вид крыши или техническому персоналу необходим прямой доступ сверху и сбоку. Их проще рассматривать на планировочных совещаниях, поскольку схема воздушного потока обычно проще, а профиль установки ниже. На некоторых крышах именно меньшая высота позволяет получить согласование без изменений проекта.

Они также могут быть более безопасным выбором, если очистка теплообменника будет проводиться часто. Пыль, жир, пух тополя или промышленные выбросы быстро меняют требования к обслуживанию. Компоновка, которая в первый день кажется компактной, может стать дорогостоящей, если через шесть месяцев специалисты не смогут удобно добраться до поверхностей теплообменника.

Компромисс очевиден: для выполнения той же задачи плоским установкам обычно требуется большая площадь крыши. Если объект действительно ограничен по площади, это может немедленно закрыть вопрос.

Краткая таблица для выбора на совещаниях по отбору оборудования

Не оценивайте производительность только по форме

На этом этапе выбор становится более серьёзным. Форма влияет на воздушный поток и компоновку, но не определяет автоматически эффективность или надёжность. Необходимо также сравнить площадь теплообменника, расположение вентиляторов, расчётную температуру окружающей среды, шаг оребрения, характеристики электродвигателя и взаимодействие конденсатора с конденсаторным агрегатом.

В проектах с централизованной холодильной установкой выбор конденсатора должен соответствовать стратегии управления и рабочему профилю системы. Например, компактная система на базе параллельного конденсаторного агрегата может сократить количество разрозненного оборудования и упростить ступенчатое регулирование производительности, особенно при работе с частичной нагрузкой. Указанная модель ZFI180KQE-TRD-523*4 рассчитана на режим -45℃/35℃, имеет холодопроизводительность 99.04KW и COP 1.22, а параллельные конфигурации также могут способствовать резервированию, техническому обслуживанию без остановки и эффективному использованию пространства. Это не означает, что такая конфигурация автоматически предполагает V-образную компоновку, но показывает, что конденсатор следует рассматривать как часть всей холодильной установки, а не как отдельный элемент на крыше.

Проверки, позволяющие избежать сложных переделок в дальнейшем

Воздушный поток: Оцените расположение близлежащих стен, экранов и конструкций верхних этажей. Если горячий воздух может возвращаться к теплообменнику, температура конденсации повысится, и преимущество компактного размещения на крыше окажется сомнительным.

Зона обслуживания: Уточните, где будет стоять специалист, в какую сторону открываются панели и каким образом очищаются теплообменники. Многие решения по размещению оборудования на крыше утверждают люди, которым никогда не придётся его обслуживать.

Конструктивная нагрузка: Важен не только общий вес, но и его распределение. Установка, экономящая площадь, может создавать более высокую сосредоточенную нагрузку.

Распространение шума: Шум вентиляторов может отражаться от парапетов и соседних конструкций. Более высокое оборудование не всегда является более шумным, но в застроенной среде оно может вести себя иначе.

Будущее расширение: Если холодильная нагрузка может увеличиться, предусмотрите возможность добавления мощности конденсации или модульного расширения системы. Это особенно важно, когда холодильная часть спроектирована на базе параллельных схем с 2-8 компрессорами или ступенчатого резервирования.

Что обычно приводит к правильному решению

Выбирайте V-образный конденсатор, когда площадь крыши является жёстким ограничением, вертикальное пространство достаточно, а чистый воздушный поток и удобный доступ для обслуживания можно обеспечить. Выбирайте плоский конденсатор, когда высота, простота обслуживания или требования согласования важнее экономии площади в плане.

Если команда проекта не может прийти к единому мнению, выполните одно практическое упражнение: обозначьте на плане крыши фактическую зону монтажа, зону обслуживания и зону, свободную от строительства. Затем сравните оба типа конденсаторов по фактической нагрузке системы, а не по универсальному значению производительности. Обычно это помогает быстрее завершить обсуждение, чем спор о форме. В проектах с ограниченным пространством для холодильного оборудования лучший вариант — это редко установка, которая просто помещается на чертеже. Это установка, которая сохраняет производительность, остаётся доступной для обслуживания и не создаёт дополнительных эксплуатационных расходов после ввода в эксплуатацию.
