Для каких размеров холодильных систем обычно используют V-образный конденсатор?

V-образный конденсатор обычно выбирают не из-за модной формы. Его используют, когда холодильная система уже вышла за практические пределы простого плоского или одностороннего конденсатора с воздушным охлаждением, но по-прежнему нуждается в эффективном решении для отвода тепла на открытом воздухе, с контролируемой занимаемой площадью и стабильным воздушным потоком. Поэтому вопрос заключается не столько в конкретной мощности в лошадиных силах, сколько в том, где система находится между компактным комплектным оборудованием и более крупными коммерческими или промышленными холодильными нагрузками.

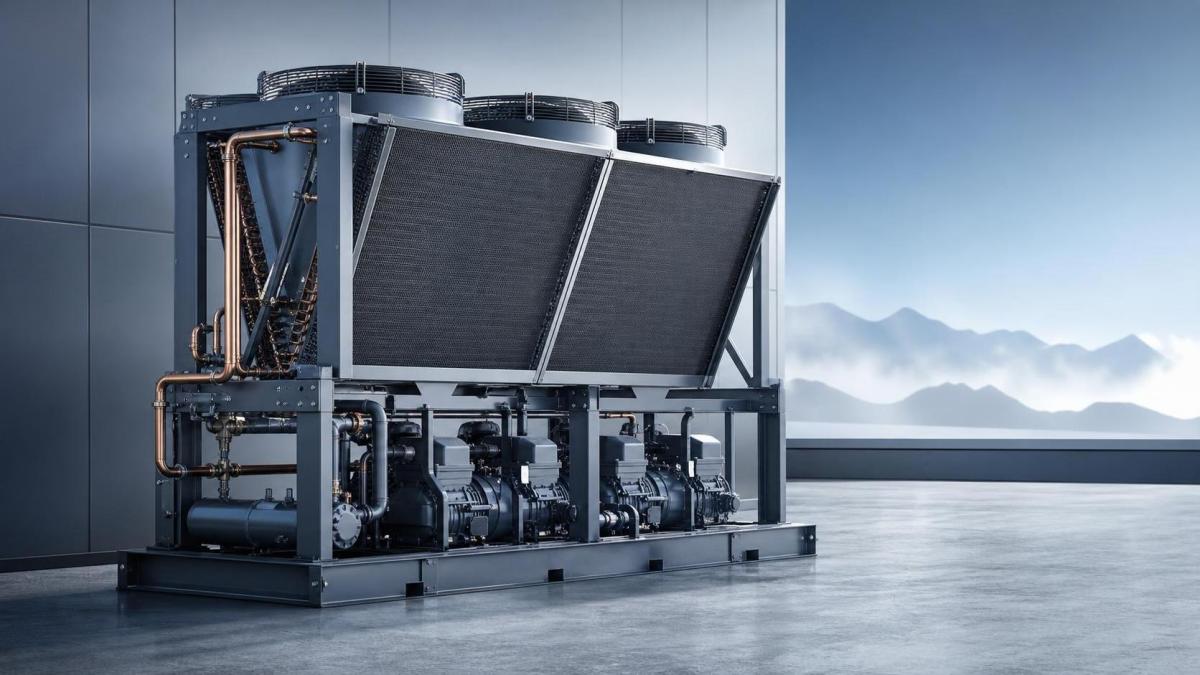

В повседневной проектной практике V-образные конструкции чаще всего связаны с холодильными системами средней и относительно большой мощности. Две поверхности теплообменника образуют букву V, а вентиляторы расположены таким образом, чтобы протягивать или нагнетать воздух через обе стороны. Это увеличивает площадь теплообмена без необходимости использовать длинный наземный участок, который потребовался бы для широкой горизонтальной батареи. Для подрядчиков по холодильным камерам, OEM-производителей и покупателей оборудования такая геометрия важна, когда одновременно необходимо сбалансировать пространство на крыше, доступ для обслуживания, направление воздушного потока и стабильность конденсации.

Краткий ответ заключается в том, что V-образные конденсаторные установки обычно применяются в конденсаторных агрегатах средней мощности, параллельных компрессорных системах и более крупных холодильных установках для хранения продукции, а не в очень малом автономном оборудовании. В небольших системах для холодильных камер, витрин или подключаемых шкафов часто используются компактные оребрённые конденсаторы, поскольку тепловая нагрузка ограничена, а конструкция должна оставаться простой. Когда мощность системы возрастает и конденсаторной части требуется отводить значительно больше тепла, V-образная компоновка становится более привлекательной.

Когда обычно меняется порог размера

Не существует универсальной границы производительности, применимой к каждому хладагенту, климату и типу продукции. Низкотемпературная морозильная камера и среднетемпературная технологическая камера могут работать совершенно по-разному, даже если мощность компрессора на бумаге выглядит одинаковой. Тем не менее на практике V-образные конденсаторы гораздо чаще применяются после того, как система выходит за пределы небольших интегрированных установок и переходит к проектам, требующим отдельного наружного конденсаторного оборудования.

К таким системам часто относятся:

• Коммерческие холодильные камеры со средней или высокой потребностью в охлаждении
• Многодверные морозильные и холодильные системы с выносными конденсаторными агрегатами
• Холодильные склады для пищевой промышленности или логистики, где регулирование температуры конденсации влияет на эксплуатационные расходы
• Системы с несколькими испарителями, подключёнными к одной конденсаторной секции
• Проекты с ограниченным пространством для монтажа, где при этом требуется увеличить масштаб отвода тепла

Иными словами, V-образная компоновка обычно появляется тогда, когда конденсатор перестаёт быть второстепенным аксессуаром и становится решающей частью производительности системы. На этом этапе расположение вентиляторов, площадь поверхности теплообменника и риск рециркуляции воздуха становятся конструктивными вопросами, а не второстепенными деталями.

Почему он часто используется в системах средней и большой мощности

Главное преимущество заключается в высокой плотности площади теплообмена. V-образный конденсатор может обеспечивать относительно большую поверхность теплообменника при компактной занимаемой площади. Это помогает, когда проекту требуется большая производительность, но бесконечно увеличивать длину конденсатора невозможно. Кроме того, такая конструкция способствует более рациональной организации оборудования: электродвигатели вентиляторов, сервисные панели и трубопроводные соединения можно расположить таким образом, чтобы облегчить техническое обслуживание по сравнению с некоторыми чрезмерно крупными плоскими конструкциями.

Ещё одной причиной является характер движения воздуха. В крупных системах неравномерный воздушный поток и рециркуляция горячего воздуха могут привести к нестабильному давлению конденсации, особенно при высокой температуре окружающей среды. V-образная конструкция часто обеспечивает более контролируемый путь воздушного потока, чем перегруженная конденсаторная установка с одной плоскостью. Это не означает, что она решает все проблемы объекта, но позволяет конструкторам эффективнее управлять площадью теплообменника и производительностью вентиляторов без чрезмерного увеличения монтажного пространства.

Именно поэтому производители, работающие с проектами холодильного хранения, часто используют такую конфигурацию в среднем и верхнем диапазонах своей линейки конденсаторов. Такие компании, как Shandong Boer Refrigeration Equipment, выпускающие воздухоохладители, конденсаторы, конденсаторные агрегаты, модульные холодильные камеры, сэндвич-панели и двери для холодильных камер, рассматривают этот вопрос в контексте всей системы, а не как изолированный выбор отдельного компонента. В реальных проектах форма конденсатора должна соответствовать нагрузке испарителя, объёму камеры, расчётным параметрам окружающей среды, длине трубопроводов и требованиям к обслуживанию одновременно.

Что часто оценивают неправильно

Распространённое заблуждение заключается в том, что V-образная конструкция автоматически означает «крупное промышленное оборудование». Это не обязательно так. Многие коммерческие холодильные системы средней мощности используют V-образные конденсаторы, поскольку они обеспечивают разумный компромисс между производительностью и занимаемой площадью. Другая ошибка — предположение, что конденсатор можно выбрать только по мощности компрессора. Обычно это приводит к проблемам. Размер конденсатора зависит от хладагента, температуры кипения, заданной температуры конденсации, температуры окружающего воздуха, объёма воздушного потока и режима работы системы.

Например, для низкотемпературной холодильной камеры, использующей R404A при высокой расчётной температуре окружающей среды, может потребоваться более мощный конденсатор, чем для среднетемпературной системы с аналогичной номинальной мощностью компрессора. Тепло, отводимое в конденсаторе, включает не только нагрузку испарителя, но и работу компрессора. Поэтому «одинаковый размер компрессора» не всегда означает «одинаковый размер конденсатора».

Когда более компактная интегрированная машина будет более рациональным выбором

Существует также множество случаев, когда V-образный конденсатор просто не нужен. Небольшие холодильные камеры, особенно в ситуациях, когда скорость монтажа и ограниченное пространство для инженерных систем важнее возможности масштабирования наружной конденсаторной установки, часто выигрывают от использования интегрированного оборудования. Хорошим примером является компактная универсальная машина All-in-One, созданная на основе собранного на заводе холодильного контура. В такой модели, как BOR-LF012P1GC, компрессор, конденсатор, испаритель, дросселирующий клапан и электрическая система управления объединены в один комплект; предусмотрено электропитание 230V/50Hz/1-phase, хладагент R404A, а также варианты настенного или потолочного монтажа.

Такой агрегат предназначен для решения другой проектной задачи. Вместо оптимизации более крупной конденсаторной секции с воздушным охлаждением покупатель стремится сократить время монтажа, отказаться от сварки на объекте и обеспечить простую эксплуатацию небольшой низкотемпературной камеры. Поэтому наличие или отсутствие V-образного конденсатора само по себе не является оценкой качества; это отражает масштаб системы, способ монтажа и сложность проекта.

Как оценить соответствие требованиям реального проекта

Если проект находится ещё на концептуальной стадии, три вопроса обычно позволяют определить, относится ли он к диапазону, где вероятно применение V-образного конденсатора.

• Является ли система выносной конденсаторной установкой, а не автономным шкафом или компактным моноблоком?
• Требует ли холодильная нагрузка большей площади поверхности теплообменника для поддержания приемлемой эффективности конденсации при местных условиях окружающей среды?
• Ограничено ли доступное монтажное пространство по ширине или планировке сильнее, чем по вертикальному объёму?

Если на большинство этих вопросов ответ положительный, вариант с V-образным конденсатором становится более вероятным. Однако окончательное решение должно приниматься на основании корректного теплового расчёта и согласования оборудования, а не предпочтения определённой формы. Важны материал теплообменника, шаг оребрения, характеристики вентилятора, коррозионная среда, ограничения по уровню шума и свободное пространство для обслуживания. Например, в прибрежных или запылённых условиях долговечность конденсатора и удобство очистки могут влиять на выбор не меньше, чем номинальная производительность.

Итак, для каких размеров холодильных систем обычно используют V-образный конденсатор? На практике это главным образом выносные системы средней и большой мощности, в которых производительность конденсатора, контроль занимаемой площади и управление воздушным потоком начинают влиять на экономичность и надёжность проекта. Очень малым системам он обычно не нужен. В очень крупных системах он может потребоваться как часть более комплексного инженерного решения. Полезнее рассматривать вопрос не с позиции «большая или малая система», а с точки зрения того, достигли ли нагрузка системы и условия объекта уровня, при котором геометрия конденсатора существенно влияет на производительность.
