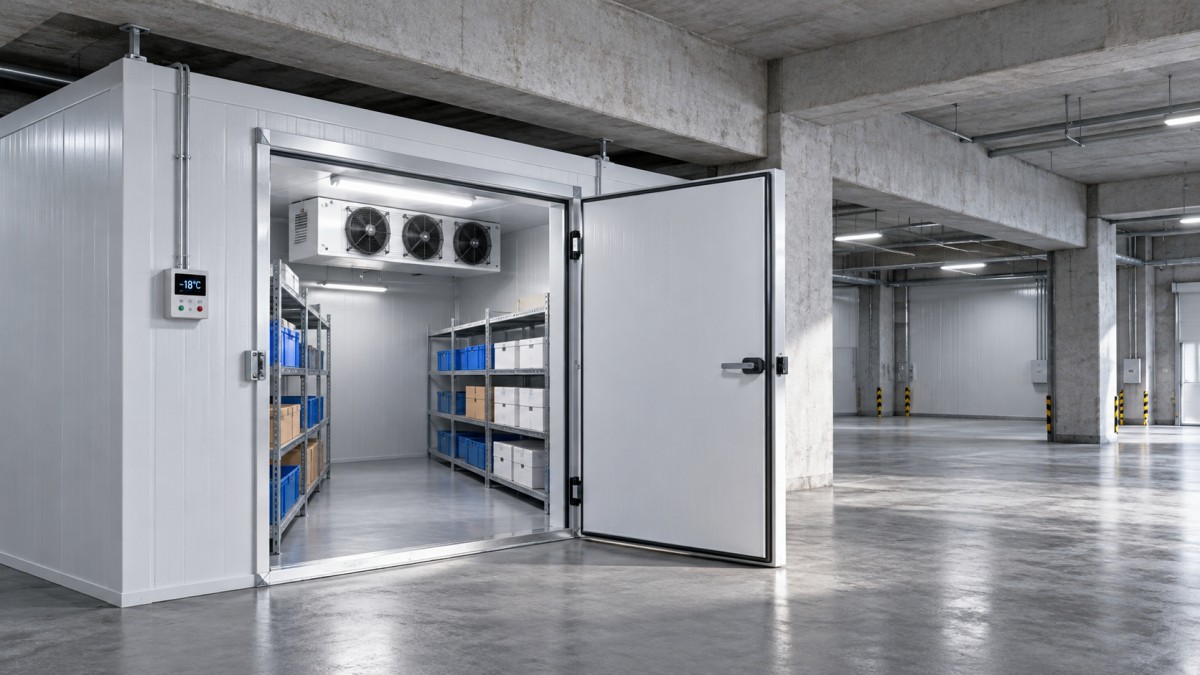

Может ли производитель холодильных камер адаптировать конструкцию под низкий потолок?

Да — производитель холодильных камер может адаптировать конструкцию под низкий потолок, если имеющаяся высота позволяет разместить теплоизоляцию и холодильное оборудование, обеспечить безопасный доступ и реализовать требуемую планировку хранения. Панели нестандартной высоты — лишь часть решения. Камера, помещающаяся под потолком здания, всё равно может оказаться непригодной для эксплуатации, если воздухоохладитель перекрывает маршруты перемещения грузов, поток воздуха затруднён или к компонентам невозможно получить доступ для обслуживания.

Поэтому решающее значение имеет не только высота потолка здания. Необходимо определить полезный зазор, остающийся после учёта всей конструкции холодильной камеры и требований к её монтажу. Этот зазор следует установить до выбора оборудования и производства панелей.

Измеряйте весь высотный габарит, а не только потолок

При обследовании объекта следует зафиксировать самое низкое препятствие в пределах предполагаемой площади камеры, включая балки, воздуховоды, кабельные лотки, трубопроводы спринклерной системы и наклонные участки кровли. Единственное измерение от пола до потолка может не выявить элемент, который определяет максимальную внешнюю высоту камеры.

Измерения следует выполнять относительно проектного уровня чистого пола. Утеплённый пол, износостойкое покрытие или работы по выравниванию могут поднять этот уровень и уменьшить внутреннюю высоту. В морозильных камерах конструкция пола также может требовать пароизоляции и защиты от морозного пучения — в зависимости от состояния существующей плиты и грунта.

При расчёте высоты необходимо различать:

• Доступный габарит здания по высоте: измеряется до самого низкого значимого препятствия.
• Внешнюю высоту холодильной камеры: включая потолочную панель и выступающие элементы.
• Внутреннюю полезную высоту: измеряется от чистого пола внутри камеры до нижней поверхности потолочной панели.
• Локальный эксплуатационный зазор: оставшееся пространство под воздухоохладителями, дренажными поддонами, светильниками и другим подвесным оборудованием.

Например, при условном свободном габарите объекта 2 600 мм за вычетом 100 мм зазора над конструкцией камеры, потолочной панели толщиной 100 мм и приподнятого пола высотой 120 мм внутренняя высота составит 2 280 мм. Если воздухоохладитель выступает ниже панели, в зоне его установки зазор будет ещё меньше. Это арифметический пример, а не рекомендуемые строительные размеры; каждый параметр необходимо подтвердить для конкретного проекта.

При обследовании также необходимо проверить маршрут доставки. Панель может поместиться в собранной камере, но её может быть невозможно пронести по лестничной клетке или развернуть в вертикальное положение под низкой балкой.

Панели нестандартной высоты помогают, но возможность монтажа зависит от доступа при сборке

Производитель может изготовить более короткие стеновые панели и согласовать размеры потолочных панелей с имеющейся площадью. Ключевой вопрос — как собирать панели, если над камерой почти нет свободного пространства.

Некоторые системы соединений можно закреплять изнутри камеры, однако необходимо также обеспечить доступ для нанесения герметика, проверки периметра и монтажа крыши. В способе монтажа следует указать порядок установки панелей и пространство, необходимое для инструментов, а не исходить из предположения, что небольшой зазор после сборки автоматически гарантирует возможность монтажа.

Просто уменьшать толщину теплоизоляции ради дополнительного пространства по высоте — неудачное решение по умолчанию. Более тонкая изоляция увеличивает теплопередачу и может повлиять на температуру наружной поверхности и риск образования конденсата. Подходящая толщина зависит от температуры в камере, температуры и влажности окружающей среды, продолжительности работы и теплотехнических характеристик теплоизоляционной системы.

Опора потолка — отдельный вопрос. Ограничения по пролёту панелей и допустимым нагрузкам должны соответствовать инженерным данным производителя. Для воздухоохладителей необходимо предусмотреть проверенные опоры; их масса, вибрация и нагрузка при обслуживании не должны передаваться на теплоизоляционные панели без утверждённого конструктивного решения.

Выбирайте воздухоохладитель с учётом одновременно зазора и движения воздуха

При ограниченной высоте выбор воздухоохладителя определяется не только его холодопроизводительностью, но и компоновкой. Низкопрофильный агрегат может сохранить рабочую высоту, но при этом он должен обеспечивать требуемую холодопроизводительность, распределение воздуха, эффективность оттайки и доступ для обслуживания.

Для камеры с небольшой высотой может подойти потолочный воздухоохладитель низкого профиля. Настенный вариант позволяет сохранить пространство в центральной части камеры, но занимает место на стене и требует свободного пути для выхода воздуха. Несколько агрегатов меньшего размера могут равномерно распределить охлаждение в помещении сложной формы, но увеличивают количество трубопроводов, дренажных линий, систем управления и точек обслуживания. Ни один из этих вариантов не является заведомо предпочтительным.

Промышленное оборудование показывает, почему о физической совместимости нельзя судить только по холодопроизводительности. Для модели промышленный потолочный воздухоохладитель 454D указаны четыре осевых вентилятора диаметром 450 мм и варианты с шагом рёбер 5, 7 или 9 мм. Эти параметры помогают оценить подачу воздуха и пригодность теплообменника, но сами по себе не подтверждают, что агрегат подходит для низкого потолка. Для выбора необходим заверенный размерный чертёж с указанием общей высоты, монтажных зазоров, подключений дренажа и пространства, необходимого для снятия обслуживаемых компонентов.

Холодопроизводительность также необходимо проверять при предполагаемой температуре в камере, температуре кипения и параметрах хладагента. Каталожный показатель для одного режима не подтверждает работу в другом. Аналогичного внимания требует шаг рёбер: компактный теплообменник, на котором иней накапливается слишком быстро, может терять воздушный поток между циклами оттайки.

Сохраняйте полезный объём хранения, а не стремитесь увеличить объём камеры

Низкий потолок ограничивает возможности вертикального размещения товаров. Поэтому особенно важно различать номинальный объём камеры и полезную вместимость хранения.

Товары не должны перекрывать входное или выходное отверстие воздухоохладителя. Для отвода тепла к теплообменнику необходимы свободный путь подачи воздуха и путь его возврата. Производитель должен определить максимальную высоту загрузки и зоны, которые необходимо оставить свободными для выбранного оборудования, вместо того чтобы применять произвольный универсальный зазор под потолком.

Большая дальность подачи воздуха не всегда полезна в короткой камере. Воздух, направленный к близко расположенной стене, может вернуться к воздухоохладителю, не обдув должным образом хранящиеся товары. И наоборот, стеллажи или плотно уложенные коробки могут мешать воздуху достигать дальней части камеры.

Поэтому планировку следует оценивать с учётом стеллажей, паллет, контейнеров и маршрутов перемещения грузов, а не как пустой прямоугольник. Стеллажи, расположенные немного ниже и обеспечивающие надёжную циркуляцию, могут быть предпочтительнее плотно заполненного пространства с неравномерной температурой товаров.

При расчёте холодильной нагрузки также необходимо учитывать температуру поступающих товаров, частоту загрузки, открывание дверей, людей, освещение и тепло от вентиляторов. Уменьшение высоты камеры сокращает её внутренний объём, но не приводит к пропорциональному снижению этих нагрузок.

Двери и дренаж могут стать ограничивающими факторами

Размер чистого дверного проёма меньше габаритов дверной рамы в сборе. При проектировании камеры с ограниченной высотой необходимо учитывать раму, фурнитуру и монтажные допуски, а также высоту товаров и средств перемещения грузов, проходящих через дверь.

Распашная дверь позволяет обойтись без длинной направляющей, но требует места для открывания. Раздвижная дверь экономит пространство прохода, однако её направляющая, кронштейны и механизмы над дверью могут конфликтовать с низкой балкой. Ни один из вариантов нельзя утверждать, ориентируясь только на указанные размеры проёма. Внутреннее аварийное открывание и применимые требования к доступу должны быть сохранены.

Не меньше внимания следует уделить дренажу. Выходное отверстие воздухоохладителя, уклон дренажной линии, проход через стену и место сброса воды должны быть согласованы с учётом доступного перепада высот. Для работы при отрицательных температурах может потребоваться подогрев и теплоизоляция дренажа, чтобы предотвратить замерзание. Нельзя считать гравитационный слив возможным, пока не проложен его маршрут; если требуется насос, проект должен учитывать доступ к нему и последствия отказа.

Сделайте доступ для обслуживания условием утверждения проекта

Оборудование, которое можно установить, но невозможно отремонтировать без разборки камеры, нельзя считать подходящим решением. На согласованном чертеже необходимо показать пространство для снятия вентиляторных блоков, открытия электрических крышек, доступа к нагревателям оттайки, очистки теплообменника и дренажного поддона.

Размещение конденсаторного агрегата за пределами камеры может снять часть ограничений по пространству, но не устраняет требования к внутреннему зазору воздухоохладителя. Для конденсаторного агрегата по-прежнему необходимо обеспечить вентиляцию, доступ для обслуживания и такую конфигурацию трубопроводов хладагента, которая соответствует ограничениям поставщика оборудования.

Необходимо также проверить сопряжение с инженерными системами здания. Новая теплоизолированная камера может повлиять на доступ к существующим коммуникациям и расположение систем пожарной сигнализации, спринклерного пожаротушения или вентиляции. Требуемые изменения зависят от здания и местных норм; перенос этих систем не является исключительно задачей монтажа холодильного оборудования.

Утвердите согласованный разрез до начала изготовления

Самый полезный документ для согласования — размерный разрез через наиболее стеснённый участок установки. На нём следует показать уровни чистого пола, толщину панелей, самое низкое препятствие в здании, выступ воздухоохладителя, высоту дверной конструкции, трассу дренажа, конструктивные опоры и зоны, необходимые для обслуживания. На плане необходимо подтвердить расположение товаров и маршруты движения воздуха.

Производитель холодильной камеры также должен предоставить расчёт нагрузки и условия, принятые при выборе оборудования, а также чётко распределить ответственность за конструктивные крепления, электропитание, дренаж и изменения инженерных систем здания. При пусконаладочных проверках следует оценить работу дренажа и дверей, оттайку и распределение температуры в условиях, характерных для эксплуатации.

Низкий потолок не станет препятствием, если все эти параметры согласованы без ущерба для теплоизоляции, воздушного потока, безопасности и возможности обслуживания. Если обеспечить это невозможно, следует изменить площадь камеры, планировку хранения, расположение оборудования или место установки, а не утверждать камеру меньшей высоты, оставляя эксплуатационные проблемы для решения на этапе монтажа.
