Как сравнить толщину теплоизоляции витринной холодильной камеры для управления энергопотреблением

Начинайте с тепловой нагрузки, а не с каталога панелей

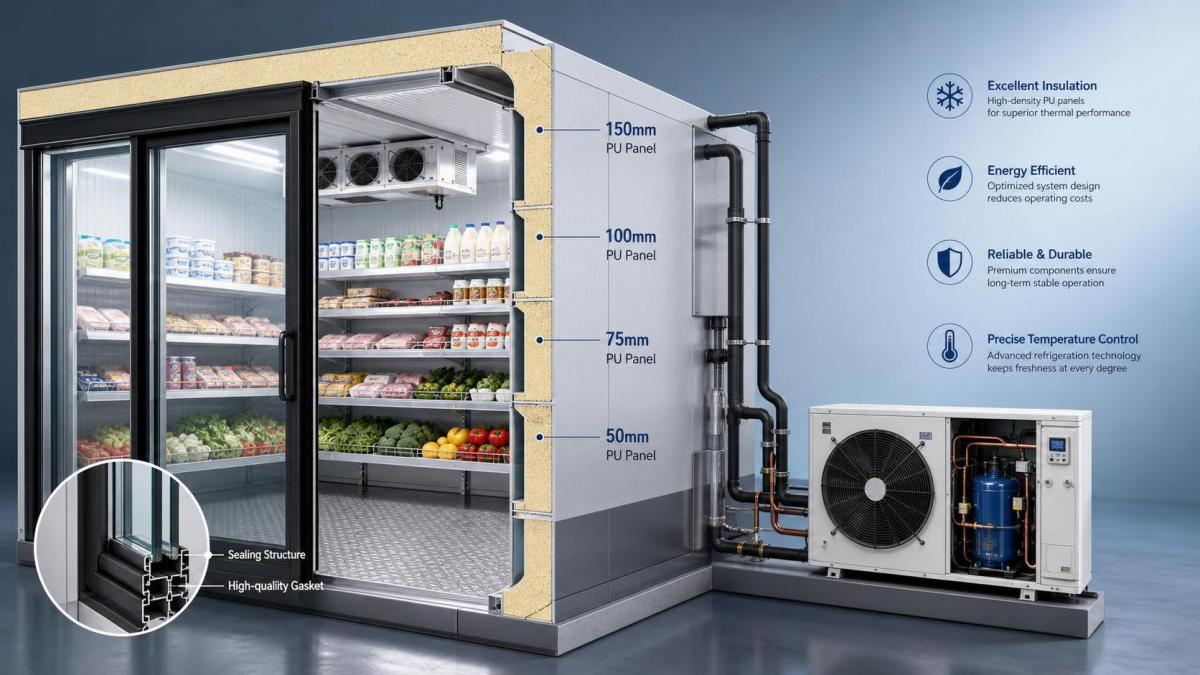

При сравнении толщины теплоизоляции для витринной холодильной камеры техническая команда часто допускает ошибку, начиная с вариантов 50 мм, 75 мм и 100 мм и рассматривая выбор как простую ценовую шкалу. Обычно это приводит либо к переплате за панели, либо к последующим расходам из-за увеличенного времени работы компрессора. В первую очередь необходимо определить фактические условия эксплуатации: заданную температуру в камере, частоту понижения температуры, характер открывания дверей, тепловую нагрузку от освещения, оборачиваемость продукции и температуру окружающей среды за пределами камеры. Толщина теплоизоляции имеет смысл только при учёте всех этих параметров.

Для витринного применения стабильность температуры важна по двум причинам: для защиты продукции и для поддержания привлекательного внешнего вида, который видят покупатели. Если камера часто открывается, расположена рядом с витринным остеклением или подвергается воздействию сильной летней жары, толщина панели, достаточная для обычной подсобной холодильной камеры, здесь может оказаться недостаточной. С другой стороны, для слабо загруженной витринной камеры в помещении с контролируемыми условиями самая толстая доступная панель может быть неоправданной.

Краткий список параметров, действительно влияющих на решение

Перед сравнением коммерческих предложений пройдите этот список и укажите реальные значения для проекта:

• Целевой диапазон внутренней температуры
• Обычная и максимальная температура окружающей среды в месте установки
• Расположение камеры: внутри помещения, в полуоткрытой зоне или непосредственно под воздействием солнечного тепла
• Ежедневная частота и продолжительность открывания дверей
• Тепло от освещения, устройств защиты от запотевания, вентиляторов и расположенного рядом оборудования
• Необходимое время хранения и допустимый диапазон колебаний температуры
• Доступная производительность конденсации и стратегия управления холодильной системой

Если отсутствует хотя бы один из этих параметров, сравнение теплоизоляции будет неполным. Толщина не является самостоятельным показателем эффективности.

Как на практике оценивать распространённые варианты толщины

В коммерческих холодильных камерах более толстые панели уменьшают приток тепла, однако энергетический эффект не является линейным для каждого проекта. Практическое сравнение обычно выглядит следующим образом:

Эта таблица не заменяет расчёт тепловой нагрузки, но полезна для предварительного отбора. Если камера должна поддерживать низкую заданную температуру в торговом помещении с интенсивным движением людей, более тонкий вариант обычно быстро исключается после учёта инфильтрации и восстановления после оттайки.

Оценивайте всю конструкцию панели, а не только её толщину

Две витринные холодильные камеры могут быть предложены с одинаковыми «PU-панелями толщиной 100 мм», но при этом работать по-разному. При технической оценке следует обратить внимание на плотность сердцевины, конструкцию стыков панелей, герметизацию от водяного пара, точность cam-lock-соединений, тепловую обработку дверной рамы и качество монтажа. Более толстая панель со слабыми стыками может пропускать достаточно тепла и влаги, чтобы свести на нет значительную часть её теоретических преимуществ.

Именно здесь опытные покупатели делают паузу и запрашивают точное описание конструкции панели и соединительных элементов. Если поставщик предлагает полиуретановые сэндвич-панели и сборные модульные холодильные камеры, преимущество заключается не только в высокой скорости заводского производства. Это также возможность обеспечить более стабильные панели, одинаковое качество стыков и более точный контроль размеров по всему ограждению камеры.

Обратите внимание на дверь и сторону обзора

В витринной холодильной камере стеновая панель является лишь частью общей картины энергопотребления. Стеклянные поверхности, открывание дверей, образование конденсата на раме и характер движения людей часто создают больше проблем, чем номинальная разница в толщине стен. Если камера предусматривает частый доступ покупателей или пополнение запасов персоналом через тот же проём, сравнивайте варианты теплоизоляции вместе с типом двери, способом герметизации, схемой размещения нагревателей и системой контроля времени открывания.

Распространённая ошибка на объекте — увеличить толщину панели, оставив дверной проём слабым местом. Обычно это проявляется в виде конденсата вокруг рам, инея возле порога и нестабильной температуры обратного воздуха. С точки зрения оценки это означает, что одно лишь увеличение толщины панели не обеспечит ожидаемого энергосбережения.

Сравнивайте теплоизоляцию с производительностью холодильной стороны, а не изолированно

Более качественная теплоизоляция снижает тепловую нагрузку, однако камера по-прежнему зависит от того, насколько эффективно конденсаторная сторона отводит тепло. При сравнении вариантов толщины для компактной коммерческой системы стоит проверить, соответствует ли выбор конденсатора предполагаемому профилю нагрузки. Например, H-Type Condenser 404 использует медные трубки диаметром 7 мм и гидрофильную алюминиевую фольгу; его конструкция ориентирована на увеличение площади теплообмена на единицу объёма и уменьшение заправки хладагента. Такие характеристики конденсатора важны, когда требуется контролировать время работы и эффективность системы, а не просто достичь номинальной точки охлаждения.

Это не означает, что более эффективный конденсатор компенсирует плохую теплоизоляцию. Это означает, что энергетическое решение следует принимать на основе сравнения всей системы: нагрузки на ограждение, производительности испарителя, эффективности конденсации, мощности вентиляторов и логики управления — все эти факторы взаимосвязаны.

Ищите точку безубыточности, а не самую толстую панель

Техническим специалистам, оценивающим проект, обычно необходимо ответить на один практический вопрос: при какой толщине дополнительные затраты на панели перестают быть оправданными для данного проекта? Для этого следует сопоставить как минимум три показателя:

1. Разницу в первоначальной стоимости вариантов панелей, включая двери и монтажные детали, если они изменяются в зависимости от толщины.
2. Расчётную разницу в энергопотреблении при реальном времени работы и фактических условиях окружающей среды.
3. Эксплуатационные последствия недостаточной теплоизоляции, такие как более длительное понижение температуры, более частые циклы работы и худшее восстановление температуры после открывания дверей.

Если камера работает длительное время в жарком регионе, более толстый вариант часто окупается быстрее. В умеренных условиях внутри помещения при небольшой разнице между температурой в камере и окружающей средой переход от средней к усиленной теплоизоляции может иметь значительно более длительный срок окупаемости. Поэтому решение, принятое только на основе цены панелей или только на основе теоретии энергосбережения, обычно оказывается неточным.

На что опытные специалисты обращают внимание сразу

• В коммерческом предложении указана толщина, но отсутствуют материал сердцевины и конструкция стыков.
• Условия окружающей среды указаны как обобщённое значение без сценария максимальной нагрузки для конкретного объекта.
• Использование дверей считается незначительным, хотя речь идёт о витринном применении.
• При сравнении энергопотребления не учитываются мощность вентиляторов, нагрузка от освещения или нагрев для предотвращения конденсации.
• Холодильный агрегат выбран слишком близко к расчётной нагрузке, поэтому отсутствует запас на жаркие дни или резкое увеличение посещаемости.

Любой из этих факторов может исказить решение по теплоизоляции. Если присутствует более одного фактора, оценку обычно необходимо перестроить начиная с исходных предположений о тепловой нагрузке.

Практический порядок окончательного выбора

Используйте следующую последовательность при определении спецификации витринной холодильной камеры: установите фактическую рабочую температуру и диапазон условий окружающей среды, предварительно отберите варианты толщины с учётом сложности применения, проверьте конструкцию панелей и качество стыков, затем оцените потери со стороны двери и обзора перед проверкой соответствия холодильной системы. Только после этого следует сопоставлять капитальные затраты с ожидаемой экономией энергии.

Если проектной команде нужно одно практическое правило, оно может быть таким: выбирайте толщину теплоизоляции в соответствии с реальной тепловой нагрузкой и режимом эксплуатации камеры, а затем убедитесь, что остальные элементы системы способны сохранить это преимущество. Так вы избежите покупки холодильной камеры, которая выглядит эффективной на бумаге, но обходится дороже в эксплуатации.
